Tủ điện kim loại bọc kín trong nhà loại KYN28-12 (GZS1-12) có thể rút ra được

Thiết bị đóng cắt kiểu rút ra trong nhà KYN28-12 (GZS1-12) bọc kim loại là một đơn vị phân phối điện hoàn chỉnh, được thiết kế cho hệ thống xoay chiều ba pha 50 Hz, điện áp 3~10 kV, với sơ đồ thanh cái đơn hoặc thanh cái đơn có phân đoạn. Thiết bị được ứng dụng rộng rãi tại các nhà máy điện để truyền tải điện từ các máy phát điện cỡ nhỏ và trung bình, phân phối điện trong các doanh nghiệp công nghiệp và khai khoáng, nhận và truyền tải điện tại các trạm biến áp cấp hai của hệ thống điện, cũng như điều khiển khởi động các động cơ điện áp cao công suất lớn, thực hiện các chức năng cốt lõi về điều khiển, bảo vệ và giám sát.

Tủ điện này tuân thủ đầy đủ các tiêu chuẩn quốc tế và quốc gia, bao gồm IEC62271-200 và GB3906. Sản phẩm có các tùy chọn cấu hình linh hoạt, tương thích với bộ ngắt mạch chân không ABB VD4 và bộ ngắt mạch chân không trong nước VS1 nhằm đáp ứng các yêu cầu đa dạng của dự án.

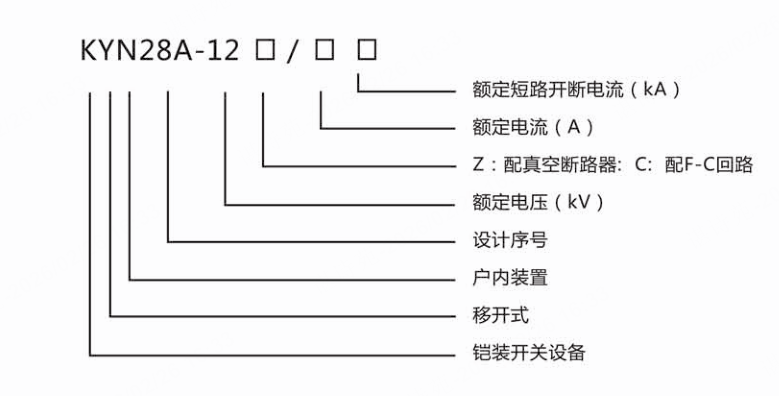

Giải thích mô hình

Đặc điểm cấu trúc

Tủ điện cao áp kiểu KYN28-12 là tủ điện đóng kín hoàn toàn, loại tủ điện trong nhà có khung kim loại và bộ phận ngắt mạch dạng rút ra được. Vỏ tủ được chế tạo từ các tấm thép mạ nhôm-kẽm, được uốn và lắp ráp thành cấu trúc kín hoàn toàn. Bên trong tủ được chia thành bốn khoang riêng biệt bằng các tấm thép mỏng, liên kết với nhau bằng bu-lông: khoang trên là khoang thanh cái, khoang giữa là khoang xe đẩy, và khoang dưới là khoang cáp. Các thiết bị đo lường và rơ-le được lắp đặt trong khoang thiết bị nằm ở phần trên phía trước của tủ, hỗ trợ chức năng đấu dây vào/ra trên không và chức năng liên kết sang trái/phải.

Xe đẩy được hàn từ thép góc và tấm thép, và có sẵn ở nhiều loại khác nhau, bao gồm xe đẩy cầu dao, xe đẩy biến áp điện áp & chống sét, xe đẩy tụ điện & chống sét, xe đẩy biến áp phục vụ trạm, xe đẩy cách ly và xe đẩy nối đất. Tấm bảng trên xe đẩy đóng vai trò là cửa tủ, với cửa sổ quan sát và đèn chiếu sáng ở phần trên của cửa, đồng thời có chức năng khóa xe đẩy ở vị trí làm việc, vị trí thử nghiệm và vị trí ngắt kết nối.

Các khóa liên động được lắp đặt trên cửa sau phía trên và phía dưới của tủ: xe đẩy chỉ có thể được rút ra sau khi mất điện; sau khi công tắc nối đất đã được nối đất, cửa sau phía dưới có thể được mở trước, tiếp theo là cửa sau phía trên. Trước khi cấp điện, chỉ sau khi đóng cửa sau phía trên trước rồi mới đóng cửa sau phía dưới thì công tắc nối đất mới có thể được mở ra, cho phép xe đẩy được đưa vào vị trí làm việc và ngăn ngừa việc vô tình xâm nhập vào các buồng đang có điện.

Điều kiện hoạt động

Nhiệt độ môi trường: giới hạn trên +40°C, giới hạn dưới -25°C.

Độ cao so với mực nước biển: ≤ 1000 m

Độ ẩm tương đối: Trung bình ngày ≤ 95%, trung bình tháng ≤ 90%.

Cường độ động đất: ≤ cấp 8

Không khí xung quanh phải không bị ô nhiễm rõ rệt bởi các khí ăn mòn hoặc dễ cháy, hơi nước, v.v.

Không có ô nhiễm nghiêm trọng hoặc rung động mạnh thường xuyên; được thiết kế để đáp ứng yêu cầu cấp I trong điều kiện khắc nghiệt.

Khi được sử dụng trong điều kiện môi trường bình thường vượt quá các điều kiện quy định trong tiêu chuẩn GB3906, các bên có thể thương lượng giữa người sử dụng và nhà sản xuất.

Các Thông Số Kỹ Thuật Chính
