Át-tô-mát Móc kiểu Đúc Thông minh
Át-tô-mát mạch tích hợp thông minh đáng tin cậy dành cho điện mặt trời (PV), công nghiệp và thương mại. Tích hợp đám mây–cạnh mạng (cloud-edge), tiết kiệm năng lượng và tương thích cao, đảm bảo thời gian ngừng hoạt động bằng không.
- Tổng quan
- Sản phẩm đề xuất

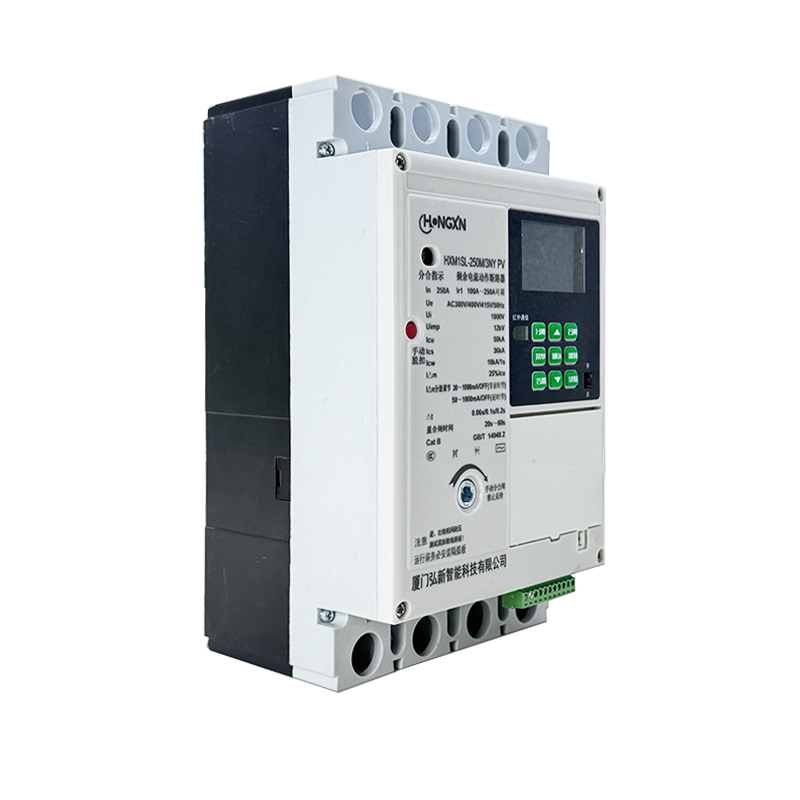

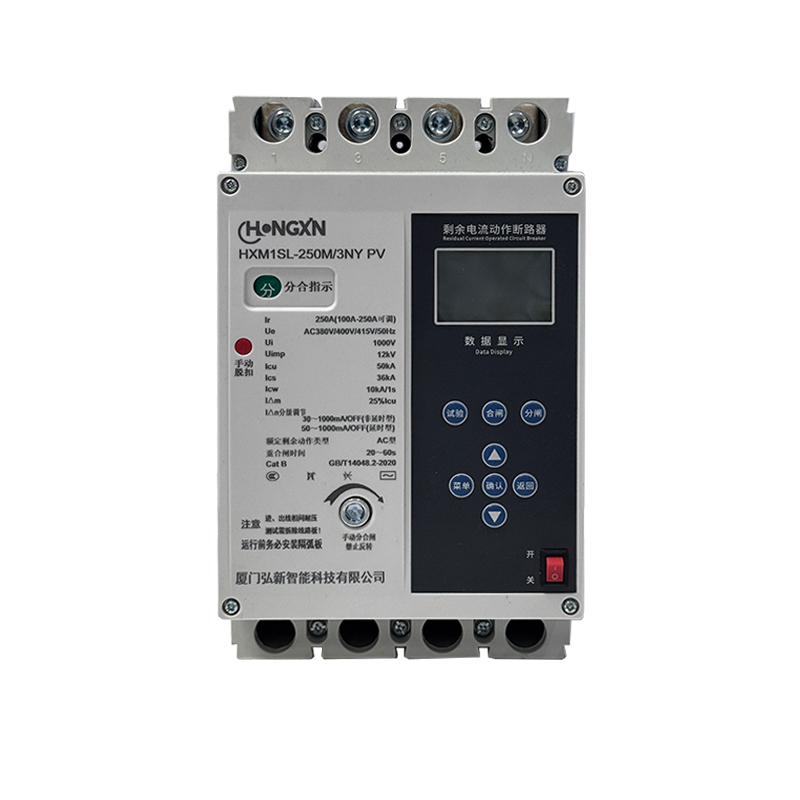

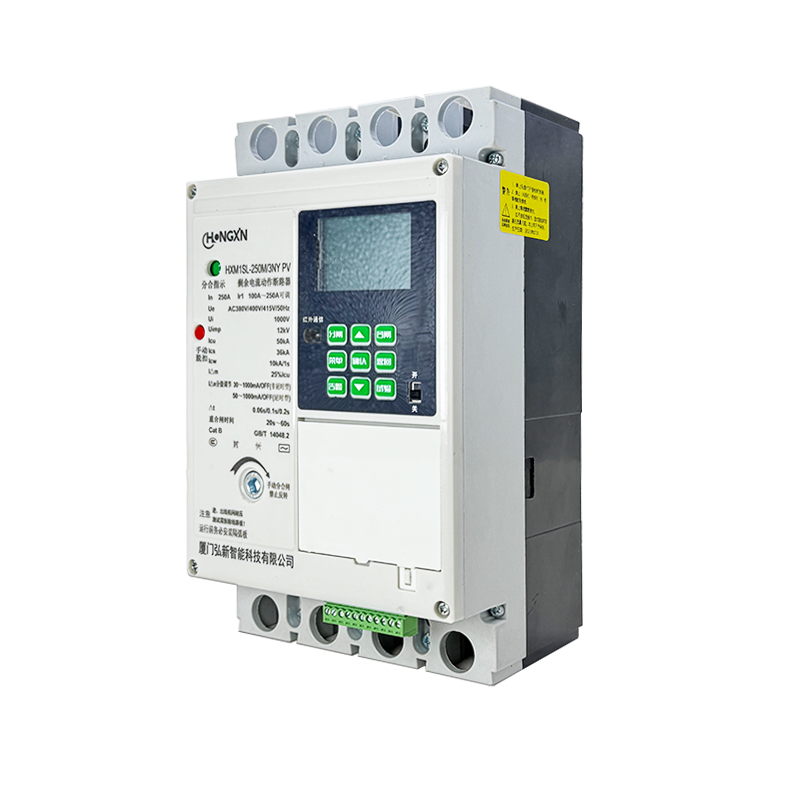

Máy cắt mạch vỏ đúc (MCCB) điện tử series HXM3EZ của Hongxin Intelligent là một loại thiết bị đóng cắt hạ áp mới, tích hợp chức năng cảm biến dòng điện độ chính xác cao, đo lường chính xác và bảo vệ đáng tin cậy, được thiết kế đặc biệt nhằm phục vụ ứng dụng sâu rộng của Internet vạn vật (IoT) trong hệ thống phân phối điện tại các trạm biến áp dưới hệ thống điện mới. Với triết lý thiết kế sáng tạo tách biệt giữa phần sơ cấp và thứ cấp cùng định hướng mô-đun hóa, các mô-đun thứ cấp của sản phẩm hỗ trợ thay thế nóng (hot-swapping), cho phép thay thế linh hoạt và bảo trì thuận tiện, từ đó giảm đáng kể chi phí vận hành và bảo trì về sau.
Cầu dao tự động này phù hợp cho các mạng điện áp thấp với tần số xoay chiều 50 Hz, điện áp cách điện định mức 1000 V, dòng điện định mức từ 100 A đến 630 A và điện áp làm việc định mức ở mức 400 V hoặc thấp hơn, đáp ứng nhu cầu tiêu thụ điện trong nhiều tình huống khác nhau như phân phối điện công nghiệp, công trình xây dựng, trung tâm dữ liệu và hệ thống quang điện. Thiết bị được trang bị vi xử lý hiệu năng cao cấp công nghiệp và bộ chuyển đổi tương tự-số độ chính xác cao, không chỉ tích hợp ba chức năng bảo vệ gồm: bảo vệ quá tải với độ trễ dài, bảo vệ ngắn mạch với độ trễ ngắn và bảo vệ ngắn mạch tức thời, mà còn có khả năng đo chính xác các thông số vận hành như công suất tác dụng tổng và từng pha, công suất phản kháng, hệ số công suất, điện áp, dòng điện và tần số. Đồng thời, thiết bị hỗ trợ các chức năng thông minh như đo nhiệt độ tiếp điểm và bảo vệ tiếp điểm, truyền dẫn và nhận dạng tín hiệu đặc trưng về bố trí (topology), thống kê tỷ lệ điện áp đạt chuẩn, phân tích chất lượng điện, ghi sự kiện và báo cáo thời gian thực.
Sản phẩm được tích hợp sẵn mô-đun bộ truyền tải điện miniaturized và được trang bị đồng thời hai giao diện truyền thông: RS485 cục bộ và truyền tải qua đường dây (carrier), cho phép kết nối liền mạch với thiết bị đầu cuối tích hợp thông minh của khu vực trạm biến áp nhằm thực hiện việc truyền dữ liệu phân phối điện hiệu quả và giám sát từ xa. Mô-đun đo lường ở mặt trước của aptomat được trang bị nhiều đèn báo trạng thái như: vận hành, truyền thông, cảnh báo, xung năng lượng điện tác dụng/phản kháng, giúp người dùng dễ dàng quan sát trạng thái hoạt động và thuận tiện cho nhân viên nắm bắt điều kiện làm việc của thiết bị trong thời gian thực.
Về khả năng thích ứng với môi trường làm việc, sản phẩm có thể hoạt động ổn định trong các môi trường có dải nhiệt độ từ -5℃ đến +40℃, độ cao dưới 2000 m và mức độ ô nhiễm cấp 3. Sản phẩm hỗ trợ cả hai phương pháp lắp đặt theo chiều dọc và chiều ngang, đồng thời sử dụng đầu nối vít để siết chặt dây dẫn nhằm đảm bảo kết nối chắc chắn và đáng tin cậy. Về bảo trì, nhân viên chuyên trách chỉ cần định kỳ thực hiện các bài kiểm tra thao tác đóng, mở và ngắt mạch, làm sạch bụi bám trên bề mặt và các vách ngăn hồ quang, đồng thời kiểm tra và siết chặt các bu-lông nối để đảm bảo thiết bị vận hành ổn định trong thời gian dài.
Là một sản phẩm chuyên nghiệp sâu rộng trong lĩnh vực phân phối điện thông minh, các át-tô-mát dạng khối (MCCB) dòng HXM3EZ của Hongxin Intelligent đã vượt qua các kiểm tra chất lượng nghiêm ngặt và đáp ứng các tiêu chuẩn ngành cao. Thương hiệu cung cấp hỗ trợ kỹ thuật toàn trình, bao gồm hướng dẫn lựa chọn model, lắp đặt và hiệu chỉnh, cũng như tích hợp với nền tảng, đi kèm hệ thống bảo đảm hậu mãi vững chắc nhằm phản hồi nhanh chóng các yêu cầu xử lý sự cố, từ đó đảm bảo vận hành an toàn và hiệu quả cho hệ thống phân phối điện của người dùng.
Tham số sản phẩm
Hiện tại |
16A/63A/100A/250A/400A/630A/1250A, Dòng định mức, Dòng khung |
Số cực |
2P/3P/4P, Ba pha bốn dây, Một pha/Ba pha |
Điện áp |
380V/690V/1000V/1500V, AC/DC |
Khả năng cắt |
35kA/50kA/85kA/100kA, Dung lượng cắt ngắn mạch cực đại định mức Icu |
Kiểu ngắt mạch |
Loại nhiệt – từ, Loại điện tử, Loại rò rỉ, Bảo vệ quá tải, Bảo vệ ngắn mạch |
Phạm vi ứng dụng
Dòng công tắc đo lường HXM3EZ (sau đây gọi tắt là cầu dao tự động) là một loại thiết bị chuyển mạch điện áp thấp mới, tích hợp cảm biến dòng điện độ chính xác cao, đơn vị đo lường và đơn vị bảo vệ. Sản phẩm áp dụng khái niệm thiết kế tách biệt giữa phần sơ cấp và thứ cấp cùng với mô-đun hóa. Các mô-đun thứ cấp hỗ trợ thay thế nóng (hot-swapping), cho phép thay thế linh hoạt và bảo trì thuận tiện. Ngoài các chức năng truyền thống như bảo vệ quá tải, bảo vệ mất áp và bảo vệ ngắn mạch, sản phẩm còn có các chức năng bao gồm đo đếm điện năng, đo nhiệt độ tiếp điểm và bảo vệ tiếp điểm, truyền dẫn và nhận dạng tín hiệu đặc trưng về cấu trúc mạng (topology), thống kê tỷ lệ điện áp đạt chuẩn, phân tích chất lượng điện, ghi sự kiện và báo cáo thời gian thực. Sản phẩm được trang bị vi xử lý hiệu năng cao cấp công nghiệp và bộ chuyển đổi tương tự-số (ADC) độ chính xác cao, sở hữu khả năng xử lý dữ liệu và truyền thông mạnh mẽ cũng như hiệu năng lấy mẫu độ chính xác cao. Sản phẩm tích hợp sẵn mô-đun truyền dẫn qua đường dây điện (power carrier) miniaturized và được trang bị các giao diện truyền thông cục bộ RS485 và truyền dẫn qua đường dây điện. Khi phối hợp cùng thiết bị đầu cuối tích hợp thông minh của khu vực trạm biến áp, sản phẩm có thể hỗ trợ ứng dụng sâu rộng của Internet vạn vật (IoT) trong hệ thống phân phối điện tại khu vực trạm biến áp trong bối cảnh hệ thống điện mới. Sản phẩm phù hợp với lưới điện áp thấp có tần số xoay chiều 50 Hz, điện áp cách điện định mức 1000 V, dòng điện định mức từ 100 A đến 630 A và điện áp làm việc định mức 400 V hoặc thấp hơn. Nhờ cơ cấu nhả thông minh, cầu dao tự động không chỉ mở rộng phạm vi lựa chọn dòng điện đặt mà còn có ba cấp bảo vệ: bảo vệ quá tải với độ trễ dài hạn, bảo vệ ngắn mạch với độ trễ ngắn hạn và bảo vệ ngắn mạch tức thời.
Điều kiện vận hành bình thường
Nhiệt độ không khí xung quanh: -5℃ ~ +40℃, giá trị trung bình trong vòng 24 giờ không vượt quá +35℃;
Độ cao so với mực nước biển: Độ cao của vị trí lắp đặt không được vượt quá 2000 m;
Điều kiện khí quyển: Độ ẩm tương đối của không khí tại vị trí lắp đặt không được vượt quá 50% khi nhiệt độ tối đa môi trường là +40℃; khi nhiệt độ tối thiểu trung bình hàng tháng của tháng ẩm nhất là +25℃, độ ẩm tương đối tối đa trung bình hàng tháng của tháng đó là 90%, và cần tính đến hiện tượng ngưng tụ trên bề mặt sản phẩm do sự thay đổi nhiệt độ;
Loại lắp đặt: Loại III;
Mức độ nhiễm bẩn: Mức độ nhiễm bẩn tại vị trí lắp đặt là Cấp 3;
Điều kiện lắp đặt: Công tắc phải được lắp đặt ở nơi không có nguy cơ nổ, không có bụi dẫn điện và các chất đủ để ăn mòn kim loại cũng như phá hủy cách điện, đồng thời phải tránh nơi có mưa hoặc tuyết xâm nhập;
Phương pháp đấu dây: Sử dụng đầu nối vít, dây dẫn được siết chặt bằng vít.
Tổng quan chức năng

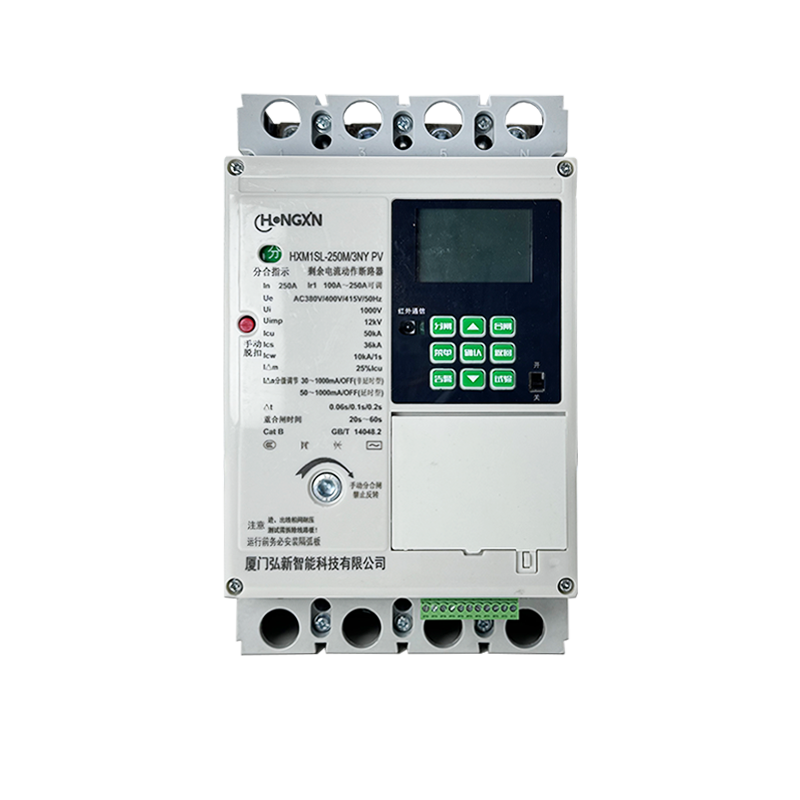

Mô tả đèn chỉ thị: Chức năng chỉ thị được bố trí ở mặt trước của mô-đun đo, bao gồm chỉ thị hoạt động, chỉ thị truyền thông, chỉ thị cảnh báo, chỉ thị xung năng lượng điện tác dụng và chỉ thị xung năng lượng điện phản kháng.
Các chức năng chỉ thị như sau:
Đèn Chỉ thị Hoạt động (màu xanh lá) nhấp nháy một lần mỗi giây sau khi cấp điện;
Đèn Chỉ thị Truyền thông (màu vàng) sáng lên trong quá trình truyền thông, cho biết đang diễn ra truyền thông;
Đèn Chỉ thị Cảnh báo (màu đỏ) nhấp nháy khi xảy ra cảnh báo hoặc hành động do quá áp, thấp áp hoặc mất pha;
Đèn Chỉ thị Xung Năng lượng Điện Tác dụng (màu đỏ) phát ra một xung khi năng lượng điện tác dụng tích lũy của công tắc đạt giá trị tương đương xung (1 kWh/mỗi hằng số xung);
Đèn Chỉ thị Xung Năng lượng Điện Phản kháng (màu đỏ) phát ra một xung khi năng lượng điện phản kháng tích lũy của công tắc đạt giá trị tương đương xung (1 kvarh/mỗi hằng số xung).
Dải đo: Thiết bị có thể đo các thông số vận hành như công suất tác dụng tổng và từng pha, công suất phản kháng, hệ số công suất, điện áp từng pha, dòng điện từng pha và tần số.
Dải đo đáp ứng các yêu cầu sau:
Dải điện áp: 0,7Ue ~ 1,15Ue;
Dải dòng điện: 0,004In ~ 1,2In;
Dải đo tần số: 45 Hz ~ 55 Hz;
Dải đo hệ số công suất: 0,500 ~ 1,000;
Dải đo nhiệt độ tại các đầu nối vào và ra: -25℃ ~ 120℃.
Chính sách bảo đảm thương hiệu và dịch vụ
Công ty TNHH Công nghệ Thông minh Hạ Môn Hồng Tín có bề dày kinh nghiệm trong lĩnh vực phân phối điện thông minh. Trụ sở chính đặt tại Khu tập trung công nghiệp Đồng An, thành phố Hạ Môn, công ty được trang bị đầy đủ hệ thống nghiên cứu và phát triển (R&D), sản xuất và dịch vụ.
Tất cả các sản phẩm đều đã vượt qua các cuộc kiểm tra chất lượng nghiêm ngặt và đáp ứng các tiêu chuẩn ngành cao.
Với hệ thống bảo đảm hậu mãi vững chắc, chúng tôi phản hồi nhanh chóng đối với các yêu cầu xử lý sự cố, đảm bảo hệ thống phân phối điện của quý khách vận hành an toàn và không gây lo lắng.
