Đồng hồ đo điện tử một pha kiểu thanh ray dẫn hướng, 4 cực

Đồng hồ đo năng lượng một pha gắn rail DIN 4P Hongxin là thiết bị đo lường hiệu suất cao, được phát triển đặc biệt nhằm đáp ứng nhu cầu cải tạo lưới điện Trung Quốc, thiết kế để đo chính xác năng lượng tác dụng một pha ở tần số 50 Hz/60 Hz. Thiết bị tích hợp công nghệ mạch tích hợp quy mô lớn tiêu thụ điện năng cực thấp tiên tiến trên thế giới và quy trình sản xuất SMT (công nghệ hàn dán bề mặt), nổi bật nhờ độ chính xác, độ ổn định và độ tin cậy vượt trội, là giải pháp hiện đại và đáng tin cậy cho việc đo đếm năng lượng một pha trong thời đại mới.

Đồng hồ sử dụng thiết kế thân rộng 4P, tương thích với cách lắp đặt trên thanh ray DIN tiêu chuẩn, nhờ đó rất phù hợp để tích hợp vào tủ phân phối, tủ điện hạ áp – trung áp và các hệ thống điện dạng module. Cấu trúc gắn lên thanh ray bằng cơ chế gài nhanh giúp việc lắp đặt diễn ra nhanh chóng và dễ dàng, đồng thời hỗ trợ cả hai phương thức lắp đặt: gắn trên thanh ray và gắn trên tường nhằm đáp ứng linh hoạt các điều kiện lắp đặt đa dạng — đặc biệt lý tưởng cho các tình huống yêu cầu kết nối dây dẫn ổn định và đạt chuẩn công nghiệp, chẳng hạn như trong các hệ thống phân phối điện công trình và các dự án bất động sản quy mô lớn.

Có sẵn ở hai phiên bản linh hoạt để đáp ứng nhu cầu khác nhau của người dùng: phiên bản cơ bản được trang bị giao diện truyền thông RS485 và hồng ngoại, hỗ trợ đo lường tại chỗ, đọc dữ liệu trực tiếp tại hiện trường và thu thập dữ liệu xung; phiên bản nâng cao sử dụng công nghệ 4G LTE (tùy chọn) bổ sung khả năng truyền thông không dây từ xa (tương thích với China Mobile, China Unicom và China Telecom), cho phép tải dữ liệu lên thời gian thực, đọc chỉ số công tơ từ xa và quản lý tập trung thông qua các nền tảng điện toán đám mây. Cả hai phiên bản đều tuân thủ đầy đủ tiêu chuẩn DL/T645-2007 «Giao thức truyền thông cho công tơ đa chức năng», giao thức Modbus-RTU và GB/T17215.321-2008 «Công tơ điện xoay chiều tĩnh đo năng lượng tác dụng cấp 1 và cấp 2», đồng thời đã đạt chứng nhận CCC và chứng nhận đo lường, đáp ứng quy định của State Grid cũng như đảm bảo phù hợp với các tiêu chuẩn kỹ thuật và mua sắm.

Các thành phần chính được nhập từ các thương hiệu nổi tiếng quốc tế với tuổi thọ sử dụng dài, đảm bảo hoạt động ổn định và đáng tin cậy của đồng hồ ngay cả trong điều kiện khắc nghiệt. Đồng hồ được trang bị màn hình LCD rõ nét (hoặc bộ đếm chất lượng cao) để đọc thông tin tiêu thụ năng lượng một cách trực quan, kèm theo đèn LED màu đỏ nhấp nháy nhằm hiển thị trạng thái đo lường thời gian thực. Đồng hồ sở hữu các chỉ số hiệu suất ấn tượng: dòng điện khởi động thấp tới 0,4%Ib, dải điện áp làm việc 220 V ± 10%, tiêu thụ công suất thấp (mạch điện áp < 1,0 W / 3,0 VA, mạch dòng điện < 1,0 VA) và khả năng lưu giữ dữ liệu hơn 20 năm sau khi mất điện. Ngoài ra, đồng hồ còn tích hợp mạch chống quay không tải logic nhằm ngăn ngừa hiện tượng tiêu thụ điện bất thường và đảm bảo độ chính xác trong việc đo lường.

Về mặt chức năng, đồng hồ cung cấp khả năng đo lường năng lượng tác dụng hai chiều (tích lũy thành tổng năng lượng) kèm theo tính năng chống gian lận điện, nhằm giải quyết các thách thức phổ biến trong lĩnh vực đo đếm. Đồng hồ cũng bao gồm chỉ báo đảo thứ tự pha (đối với các mẫu tiêu chuẩn) và giao diện đầu ra xung thụ động cách ly quang, hỗ trợ hiệu chuẩn đồng hồ và thu thập dữ liệu. Giao diện truyền thông RS485 hỗ trợ ba giao thức (DL/T645-97, DL/T645-2007, Modbus-RTU), có thể tùy chỉnh khi đặt hàng để phù hợp với các hệ thống tích hợp khác nhau.

Dù được sử dụng để đo lường điện năng trong các khu dân cư, giám sát điện năng trong các không gian thương mại, quản lý phân phối điện trong các xưởng sản xuất của nhà máy hay đo lường chuẩn hóa trong các dự án kỹ thuật, đồng hồ đo điện năng một pha lắp trên thanh DIN 4P này đều mang lại hiệu suất ổn định và đáng tin cậy. Với quy trình kiểm soát chất lượng nghiêm ngặt và đầy đủ chứng nhận tiêu chuẩn, sản phẩm đã trở thành lựa chọn ưu tiên của các nhà sản xuất tủ phân phối, các công ty quản lý bất động sản, các nhà thầu xây dựng cơ điện và các đơn vị cung cấp điện.

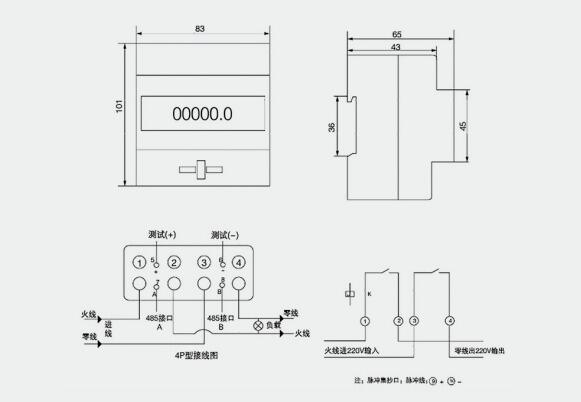

Thông số kỹ thuật

Chức năng & Tính năng

Chức năng đo lường: Đo năng lượng tác dụng chiều thuận và chiều nghịch, tích lũy thành tổng năng lượng; đo lường hai chiều với khả năng chống gian lận điện.

Màn hình hiển thị rõ ràng: Trang bị bộ đếm chất lượng cao hoặc màn hình LCD để đọc thông tin năng lượng một cách trực quan, với hình ảnh sáng và sống động nhằm hỗ trợ truy cập dữ liệu dễ dàng.

Chỉ báo xung: Đèn LED màu đỏ để hiển thị trạng thái đo lường năng lượng theo thời gian thực.

Chỉ báo đảo thứ tự pha: Có sẵn trên các mẫu tiêu chuẩn để giám sát tính chính xác của việc đi dây.

Giao diện đầu ra xung: Đầu ra xung thụ động cách ly quang, hỗ trợ hiệu chuẩn công tơ và thu thập dữ liệu xung.

Nhiều giao thức truyền thông: Giao diện RS485 hỗ trợ các giao thức DL/T645-97, DL/T645-2007 và Modbus-RTU (vui lòng chỉ định giao thức khi đặt hàng).

Truyền thông 4G LTE tùy chọn: Hỗ trợ đọc công tơ từ xa không dây, tải dữ liệu lên máy chủ theo thời gian thực và quản lý nền tảng đám mây (tương thích với các nhà cung cấp dịch vụ viễn thông lớn).

Tiêu thụ điện năng thấp: Thiết kế tiết kiệm năng lượng giúp giảm chi phí vận hành dài hạn.

Thời gian lưu trữ dữ liệu dài: Lưu trữ dữ liệu năng lượng hơn 20 năm sau khi mất điện, đảm bảo tính toàn vẹn của dữ liệu.

Thiết kế chống quay nhầm: Mạch logic chống quay nhầm ngăn ngừa hiện tượng tiêu thụ điện bất thường và đảm bảo độ chính xác trong đo lường.

Độ tin cậy cấp công nghiệp: Sử dụng các linh kiện cao cấp có tuổi thọ dài và công nghệ hàn SMT để vận hành ổn định trong môi trường khắc nghiệt.

Ứng dụng sản phẩm

Đồng hồ đo điện một pha gắn thanh DIN 4P được ứng dụng rộng rãi trong các tình huống yêu cầu lắp đặt ổn định, đo lường chính xác và khả năng truyền thông linh hoạt, bao gồm:

Các tình huống tủ/cặp phân phối: Tủ phân phối hoàn chỉnh, tủ điện hạ thế – trung thế, tủ phân phối di động — lý tưởng cho việc tích hợp đo lường trong các hệ thống điện công nghiệp.

Các tình huống dân dụng và quản lý bất động sản: Khu dân cư, nhà cho thuê, làng đô thị — hỗ trợ đo lường điện hộ gia đình, quản lý tài sản và thanh toán tập trung.

Các tình huống thương mại: Cửa hàng, trung tâm mua sắm, tòa nhà văn phòng, khu phức hợp thương mại—dùng để đo lường điện năng tiêu thụ cho hệ thống chiếu sáng, điều hòa không khí, thiết bị văn phòng và các tải thương mại khác.

Các tình huống hỗ trợ công nghiệp: Xưởng nhà máy, khu công nghiệp, phòng máy nhỏ—giám sát mức tiêu thụ điện của thiết bị sản xuất một pha và các hệ thống phụ trợ.

Các tình huống công trình & xây dựng: Nguồn điện tạm thời tại công trường, cải tạo lưới điện nông thôn, cải tạo chung cư cũ—đáp ứng các yêu cầu chuẩn hóa kỹ thuật và nhu cầu đo lường quy mô lớn.

Các tình huống cơ sở hạ tầng công cộng: Trường học, bệnh viện, nhà dưỡng lão, trung tâm giao thông—cung cấp các giải pháp đo lường điện đáng tin cậy cho công tác quản lý điện năng công cộng.

Các hệ thống tòa nhà thông minh & mô-đun: Hệ thống phân phối điện cho nhà thông minh, các dự án điện mô-đun—phù hợp với hệ sinh thái điện thông minh hiện đại nhờ thiết kế gắn trên thanh ray và theo mô-đun.
