Výklopní nízko napěťové rozváděčové zařízení typu GCS

Nízko napěťové vytahovatelné rozváděčové zařízení GCS bylo vyvinuto za účelem podporování technologického pokroku v čínském průmyslu nízkonapěťové distribuce, urychlení modernizace sestav nízko napěťových rozváděčových zařízení a ochrany a rozvoje národního průmyslu, jak stanovily bývalé Ministerstvo elektrického průmyslu a bývalé Ministerstvo strojírenského průmyslu. V roce 1995 byla společnost Senyuan Electric Co., Ltd. pověřena organizací společného návrhového týmu z obou ministerstev, který dokončil návrh a vývoj nízko napěťového vytahovatelného rozváděčového zařízení GCS. V současné době získal tento výrobek počáteční uznání a je široce používán po celé Číně.

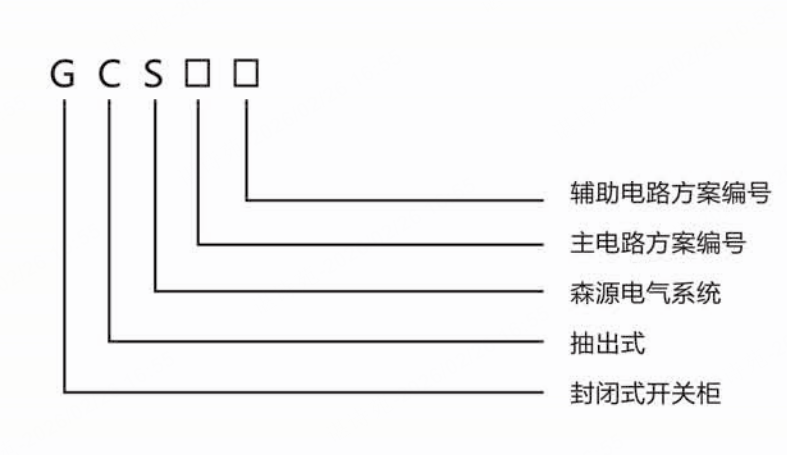

Vysvětlení typového označení

Konstrukční vlastnosti:

Hlavní rám je vyroben z otevřeného profilu oceli typu 8MF s montážními otvory o modulu 20 mm a 10 mm a průměrem 9,2 mm na obou stranách ocelového profilu, což umožňuje flexibilní a pohodlnou vnitřní instalaci.

Hlavní rám je dostupný ve dvou montážních provedeních: zcela sestavená konstrukce a částečně svařená konstrukce (boční rámy a příčné nosníky) pro výběr uživatele.

Funkční oddíly zařízení jsou vzájemně izolovány a rozděleny na komory funkčních jednotek, komory sběrných lišt a kabelové komory s relativně nezávislými funkcemi.

Horizontální hlavní sběrné lišty jsou uspořádány v rovině na zadní straně skříně, aby se zvýšila jejich odolnost vůči elektrodynamickým silám; to je základní opatření zajišťující vysokou krátkodobou zkratovou pevnost hlavního obvodu zařízení.

Návrh kabelového oddílu umožňuje pohodlný vstup a výstup kabelů jak shora, tak ze spodu.

Provozní podmínky:

Teplota okolního vzduchu: −5 °C až +40 °C; průměrná teplota během libovolného 24hodinového období nesmí překročit +35 °C. V případě překročení je nutná provozní redukce podle skutečných podmínek.

Pouze pro použití v uzavřených prostorách; maximální nadmořská výška místa instalace: 2000 m.

Relativní vlhkost: ≤50 % při +40 °C; při nižších teplotách je povolena vyšší vlhkost (např. 90 % při +20 °C). Je třeba vzít v úvahu možnost občasné kondenzace způsobené změnami teploty.

Sklon instalace od svislé polohy: ≤5°; celá řada rozváděčů musí být relativně vodorovná (v souladu se standardem GBJ232-82).

Místo instalace: Bez výrazných vibrací, nárazů a korozivních látek, které by mohly poškodit elektrické součásti.

Zvláštní požadavky uživatele lze dohodnout s výrobcem.

Hlavní technické parametry:
