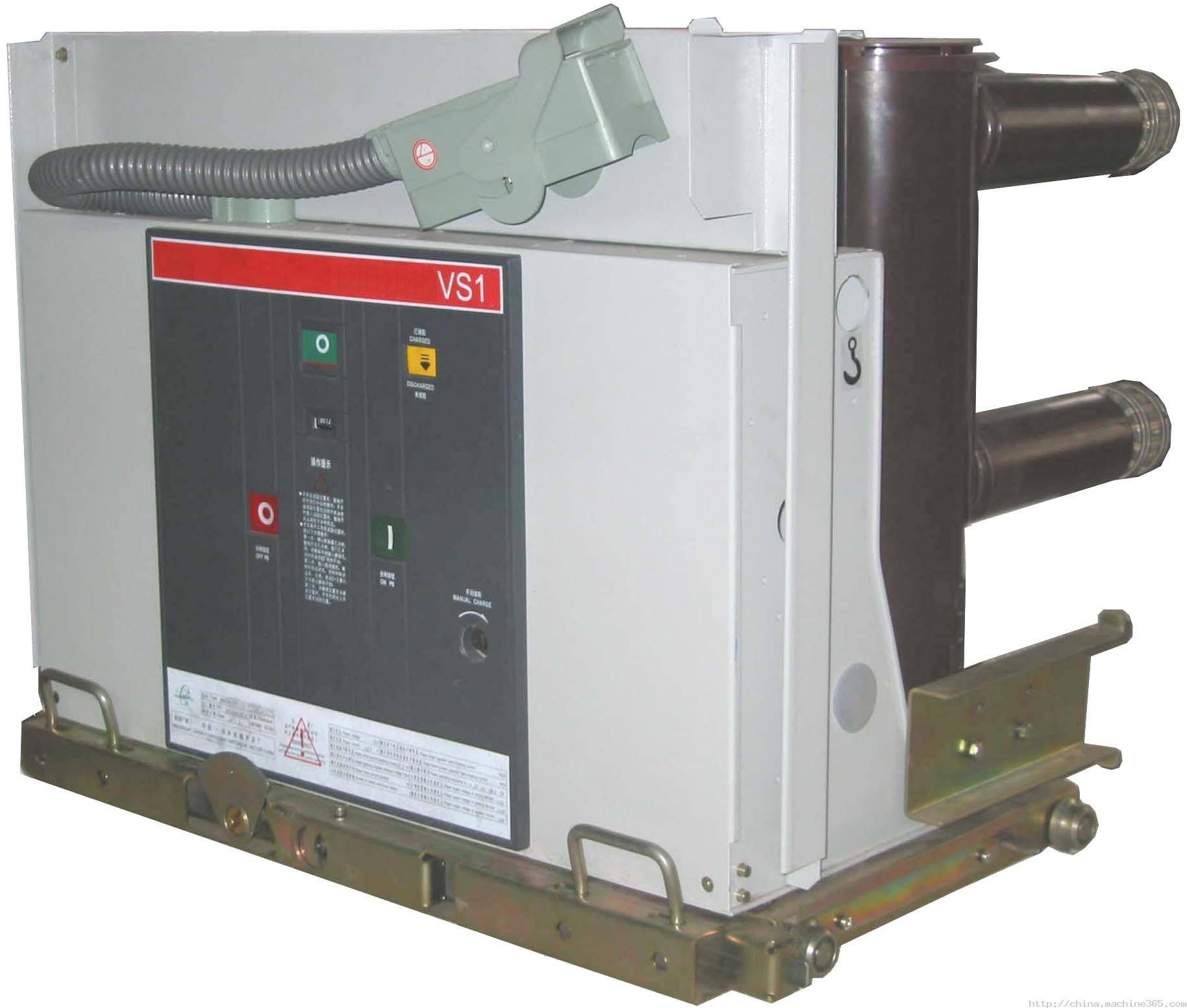

Độ kín chân không: yếu tố quan trọng nhất góp phần kéo dài tuổi thọ của bộ ngắt mạch chân không
Mức độ chân không đảm bảo duy trì cường độ điện môi trong nhiều thập kỷ như thế nào
Khi áp suất bên trong được duy trì ở mức khoảng 10^-2 Pa hoặc thậm chí thấp hơn, các hiện tượng lan truyền electron và thác ion hóa—là những yếu tố làm suy giảm khả năng cách điện—sẽ không xảy ra. Ở các mức chân không cao như vậy, khoảng cách giữa các phân tử khí đủ lớn để ngăn chặn sự hình thành các đường dẫn điện. Nghiên cứu chỉ ra rằng các bộ ngắt mạch chân không (VCB) được thiết kế để hoạt động ở áp suất nền 10^-4 Pa vẫn giữ được 95% độ bền điện môi ban đầu sau 30 năm. Các nguyên nhân chính giúp duy trì độ bền điện môi ở áp suất thấp bao gồm: khả năng tán xạ electron hiệu quả, sự vắng mặt của các phân tử khí có thể bị ion hóa và một hệ thống tiếp điểm ổn định. Những điều kiện này chỉ có thể đạt được nếu các nhà sản xuất xác định rõ các mức chân không cho toàn bộ chu kỳ sản xuất và vận hành của thiết bị.
Các mối nối kín khí gốm–kim loại so với các mối nối kín khí thủy tinh–kim loại: ảnh hưởng đến tuổi thọ phục vụ. Việc gắn kết hiện đại giữa gốm và kim loại lần đầu tiên đạt được tốc độ rò rỉ heli <10⁻¹² mbar·L/s, tốt hơn hơn 100 lần so với các mối nối kín khí bằng thủy tinh. Đây là một bước tiến mang tính định tính, làm chậm quá trình lão hóa của thiết bị.
Gốm nhôm oxit, khác với nhiều vật liệu khác, không bị nứt do ứng suất cơ học khi chịu chu kỳ thay đổi nhiệt độ. Điều này đảm bảo rằng hiện tượng tăng áp suất dần dần — vốn làm suy giảm khả năng ngắt mạch của thiết bị — sẽ không xảy ra.
Phát hiện mất chân không nghiêm trọng: Từ giới hạn trong phòng thí nghiệm (10⁻⁴ Pa) đến các dấu hiệu có thể phát hiện được tại hiện trường
Trong các thiết lập phòng thí nghiệm sử dụng phổ khối, sự cố chân không có thể được phát hiện khi áp suất giảm xuống dưới 10⁻⁴ Pa. Tuy nhiên, tại hiện trường, kỹ thuật viên phải nhận diện các triệu chứng thay vì dựa vào các phép đo trực tiếp.
Sự gia tăng điện trở tiếp xúc lớn hơn 25% so với giá trị đo ban đầu là dấu hiệu cho thấy đang hình thành lớp hấp phụ từ các cặn lắng của lớp khí còn sót lại trong hệ thống. Hiện tượng lắng đọng hơi đồng (Cu) cũng có thể quan sát thấy gây ra những màu sắc bất thường trên các bộ phận gốm, đây là dấu hiệu cảnh báo khả năng sắp xảy ra sự cố cách điện. Trong các trường hợp áp suất vượt quá 10^-1 Pa và trong quá trình thực hiện thao tác đóng/ngắt, thời gian phóng điện hồ quang sẽ gia tăng. Các kỹ thuật viên vận hành tại hiện trường sẽ báo cáo rằng thời gian phóng điện hồ quang kéo dài hơn trong các thao tác đóng/ngắt dưới điều kiện áp suất này. Sự thay đổi về thời gian phóng điện hồ quang có thể được đánh giá bằng các quy trình kiểm tra kiểm soát tiêu chuẩn, tuy nhiên nhiều kỹ sư giàu kinh nghiệm học cách nhận diện các triệu chứng này thông qua việc quan sát trực tiếp các bộ phận và hành vi của chúng trong một khoảng thời gian dài.

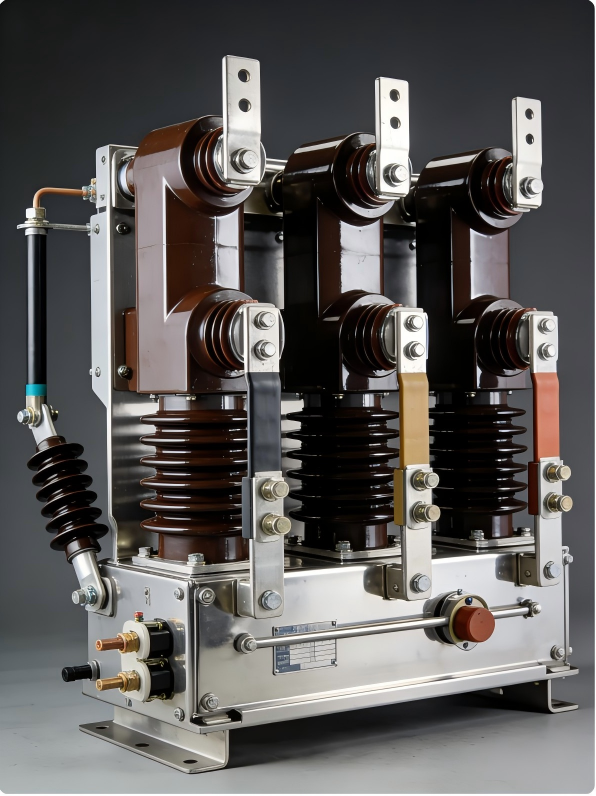

Mài mòn tiếp điểm và độ bền điện trong hoạt động của bộ ngắt mạch chân không
Mất khối lượng trên mỗi lần gián đoạn: Dữ liệu thực nghiệm từ hơn 30.000 chu kỳ và hàm ý của nó đối với thiết kế không cần bảo trì
Những tiến bộ gần đây trong vật liệu tiếp điểm đã cải thiện đáng kể dải sản phẩm cầu dao chân không lần đầu tiên kể từ những năm 1980. Sự kết hợp giữa các hợp kim đồng–crôm cùng công nghệ trường từ trục (axial magnetic field) cho thấy mức hao mòn khối lượng khoảng 50 microgam mỗi lần ngắt dưới điều kiện thử nghiệm trong phòng thí nghiệm và mức mài mòn tiếp điểm tối đa chỉ 3 mm sau 30.000 chu kỳ hoạt động ở dòng điện định mức cực đại tương ứng với chu kỳ đó. Nhờ vậy, thiết kế cầu dao có thể đảm bảo thiết bị vận hành trong nhiều năm mà không cần bảo trì, miễn là các tiếp điểm được vận hành trong giới hạn đã xác định. Ngành công nghiệp hiện đã chuyển sang liên hệ mức hao mòn vật liệu tiếp điểm với khả năng hỏng hóc dự báo của cầu dao; do đó, ngành cung cấp điện giờ đây có thể triển khai cầu dao chân không mà không còn lo ngại về việc thay thế tiếp điểm theo một chu kỳ cố định. Các thử nghiệm trong phòng thí nghiệm cũng như các lắp đặt thực tế—đặc biệt tại các khu vực ven biển với độ ẩm cao liên tục—đã chứng minh tốc độ xói mòn vào khoảng 0,1 mm mỗi năm, tương đương với tốc độ xói mòn dự báo trong phòng thí nghiệm.
Giám sát suy giảm tiếp xúc thông qua phân tích phát xạ trường
Việc giám sát phát xạ trường có thể cung cấp thông tin chi tiết về hiệu suất của bộ ngắt mạch chân không ngay từ giai đoạn đầu, trước khi xuất hiện hư hỏng rõ ràng, và rất hữu ích cho việc lập kế hoạch bảo trì. Hư hao thông thường do sử dụng dẫn đến các khuyết tật bề mặt gây ra các đỉnh tăng đột ngột trong dòng điện phát xạ trường. Trong một trong những thử nghiệm của chúng tôi, chúng tôi quan sát thấy các đỉnh tăng trên 10 microampe khi bộ ngắt mạch hoạt động ở khoảng 80% điện áp định mức của nó. Những gia tăng này trong dòng điện phát xạ trường xảy ra trước khi mòn tiếp điểm trở nên nhìn thấy được. Các đỉnh tăng phát xạ trường đại diện cho một 'cửa sổ cơ hội' để các kỹ sư lập kế hoạch bảo trì bộ ngắt mạch. Nhờ giám sát định kỳ phát xạ, các công ty điện lực có thể phát hiện sớm các vấn đề phát xạ từ 12 đến 18 tháng so với các bộ ngắt mạch không được giám sát. Giá trị đo dòng điện phát xạ cung cấp chỉ báo rõ ràng về tình trạng tiếp điểm. Các giá trị ổn định dưới 5 microampe cho thấy bề mặt tiếp điểm còn tốt. Tuy nhiên, các giá trị dao động mạnh thường xuất hiện trước khi xảy ra sự cố trên bề mặt tiếp điểm. Để đảm bảo hiệu suất tối ưu của bộ ngắt mạch, các vấn đề cần được xử lý trước khi chúng bộc lộ thành sự cố về hiệu năng.
Suy giảm Cơ học và Cách điện trong Các Hệ thống Bộ ngắt Mạch Chân không Không được Bảo trì
Độ bền cơ học và độ bền điện là hai khái niệm khác nhau. Độ bền cơ học thường đề cập đến số chu kỳ mà các bộ phận như lò xo và cơ cấu liên động có thể chịu đựng trước khi bắt đầu mài mòn và phát sinh sự cố. Ngược lại, độ bền điện đo lường số lần xảy ra sự cố mà các tiếp điểm có thể chịu đựng được trước khi hiệu suất của chúng suy giảm do xói mòn tiếp điểm. Một sự chênh lệch đặc biệt đáng lo ngại tồn tại giữa độ bền cơ học và độ bền điện của bộ ngắt mạch chân không. Hãy xem xét các trường hợp mà phần cơ học có thể tồn tại hơn 10.000 chu kỳ, trong khi phần điện lại có thể hoạt động không đúng cách chỉ sau 20–30 lần ngắt dòng điện lớn. Điều này là do các thành phần cơ học của bộ ngắt mạch có thể thực hiện nhiều chu kỳ hơn rất nhiều so với khả năng chịu đựng dòng điện của các bộ ngắt chân không. Nghiên cứu cho thấy tình trạng mỏi cơ học không được bảo trì có thể dẫn đến cơ cấu bị lệch trục, kẹt hoặc cứng đơ trong 15–25% trường hợp, và điều này có thể xảy ra mà không có bất kỳ dấu hiệu hư hỏng nào từ phía các thành phần điện của bộ ngắt mạch. Do đó, các cơ cấu không được xử lý kịp thời có thể làm suy giảm nghiêm trọng độ tin cậy của toàn bộ hệ thống bộ ngắt mạch.
Các chế độ hỏng liên quan đến quá trình lão hóa của các thành phần: Các khớp nối bị ăn mòn, lò xo lão hóa và các polymer cách điện lão hóa
Khi hoãn bảo trì, các bộ ngắt mạch chân không chắc chắn sẽ hỏng sớm hơn nhiều so với dự kiến, chủ yếu do ba yếu tố: ăn mòn, lò xo lão hóa và suy giảm cách điện. Theo thời gian, các khớp nối trở nên bị ăn mòn; và khi xảy ra ăn mòn, ma sát tăng lên — điều đáng tiếc là mức ma sát này hoàn toàn đủ để gây ra sự chậm trễ rõ rệt trong tốc độ vận hành, đồng thời có thể dẫn đến việc các sự cố không được loại bỏ triệt để. Các lò xo được sử dụng lặp đi lặp lại sẽ mất độ căng, khiến bộ ngắt mạch không đóng đủ mạnh để tạo ra hiện tượng nảy tiếp điểm trong quá trình chuyển mạch — một hiện tượng mà nhiều người thường nhầm tưởng là nguyên nhân khiến bộ ngắt mạch đóng muộn hơn so với dự kiến. Dù bạn có tin hay không, các vật liệu cách điện dựa trên polymer cũng chịu ảnh hưởng từ môi trường vận hành. Bên trong, các polymer cách điện trải qua chu kỳ nhiệt và độ ẩm, làm suy giảm về mặt vật lý khả năng chịu tải điện của polymer. Ngoài ra, chu kỳ nhiệt và độ ẩm còn gây ra các vết nứt cũng như hiện tượng theo dõi (tracking), dẫn đến dòng rò tăng lên. Các báo cáo từ ngành công nghiệp cho thấy việc bảo trì các bộ ngắt mạch chân không cần được thực hiện khi chúng đã vận hành trong khoảng từ 10 đến 15 năm — tức là trong phạm vi tuổi thọ dự kiến của thiết bị. 70% các sự cố xảy ra ở các bộ ngắt mạch chân không không được bảo trì đều tập trung trong khoảng thời gian này.
Giám sát dựa trên điều kiện: Triển khai bộ ngắt mạch chân không đầu tiên thực sự không cần bảo trì
Giám sát tình trạng thiết bị (CBM) sử dụng chẩn đoán thời gian thực nhằm cách mạng hóa hoàn toàn cách tiếp cận bảo trì. Các hệ thống chẩn đoán theo dõi hoạt động của bộ ngắt mạch chân không và không yêu cầu truy cập trực tiếp vào thiết bị. Trong quá trình vận hành bình thường, một số công nghệ nhất định (phân tích dạng sóng dòng điện cuộn dây) theo dõi mức độ hao mòn và suy giảm của từng thành phần riêng lẻ. Việc giám sát nhiệt cũng cho phép phát hiện sớm các vấn đề liên quan đến tiếp điểm trước khi chúng trở nên nghiêm trọng quá mức. Nghiên cứu được công bố với tiêu đề “Phân tích tủ đóng cắt chân không điện áp trung thế thông qua các kỹ thuật giám sát tình trạng nâng cao, phân tích xu hướng và chẩn đoán” đã chỉ ra rằng phương pháp CBM giúp giảm khoảng 40% số lần hỏng hóc bất ngờ. Các sự cố được xử lý kịp thời trước khi chúng tiến triển đến trạng thái hỏng hóc và gây ra những hậu quả nghiêm trọng. Dữ liệu về áp suất chân không và số chu kỳ vận hành được sử dụng trong phân tích dự báo để đánh giá tuổi thọ còn lại của một thành phần. Vận hành không cần bảo trì không có nghĩa là luôn tồn tại các thành phần lý tưởng và hoàn hảo; thay vào đó, điều này đòi hỏi việc giải quyết nhanh chóng các sự cố nhỏ và vừa trước khi chúng leo thang thành các vấn đề lớn hơn. Độ tin cậy cần thiết để các hệ thống vận hành tự chủ được đảm bảo nhờ CBM khi tính toàn vẹn của buồng chân không và mức độ mài mòn tiếp điểm được giám sát so sánh với các thông số vận hành bình thường.
Câu hỏi thường gặp
Lợi thế chính của việc gắn kết gốm với kim loại trong bộ ngắt mạch chân không là gì?
Lợi thế chính của nó là tốc độ rò rỉ heli giảm đáng kể so với các giải pháp bịt kín bằng thủy tinh, từ đó cải thiện tuổi thọ phục vụ và độ ổn định nhiệt của bộ ngắt mạch.
Hiện tượng phát xạ trường xuất hiện đầu tiên khi các tiếp điểm bị suy giảm. Các electron phát ra có thể làm mòn các tiếp điểm. Việc giám sát phát xạ electron cho phép phát hiện sớm tình trạng suy giảm.
Ý nghĩa của việc giám sát dựa trên điều kiện (CBM) đối với bộ ngắt mạch chân không là gì?
Chẩn đoán thời gian thực là lợi thế lớn nhất của việc giám sát dựa trên điều kiện (CBM) trong bộ ngắt mạch chân không. Việc chẩn đoán các vấn đề tiềm ẩn có thể được thực hiện trước khi xảy ra sự cố nghiêm trọng. Quy trình này giúp giảm thiểu khả năng xảy ra các sự cố đột ngột.
