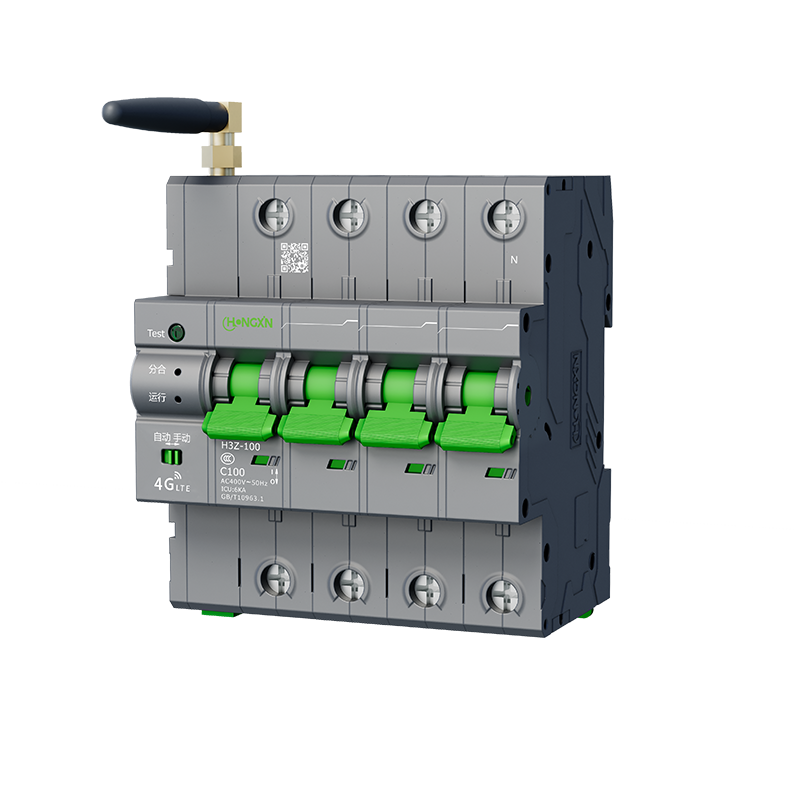

Các chức năng bảo vệ cốt lõi của cầu dao mạch PV
Bảo vệ quá dòng và ngắn mạch thông qua cơ chế ngắt nhiệt – từ
Một cầu dao mạch quang điện (PV) có hệ thống kép nhiệt - từ, cho phép phản ứng với các tình trạng quá tải kéo dài và các sự cố đột ngột trong thời gian ngắn. Ví dụ, nếu dòng điện đi qua hệ thống quá lớn trong thời gian quá lâu — chẳng hạn như khi tấm pin mặt trời bị chiếu sáng bởi ánh sáng mặt trời có cường độ quá cao — phần nhiệt của cầu dao sẽ kích hoạt việc ngắt mạch bằng cách làm cong và đứt một dải kim loại. Mặt khác, phần từ của cầu dao sẽ phản ứng khi xảy ra sự cố và dòng điện vượt quá giá trị định mức bình thường mà hệ thống được thiết kế để chịu đựng; trong trường hợp này, dòng điện vượt quá giá trị định mức tới ba lần. Cuộn dây từ sẽ tạo lực hút mạnh để đóng mở tiếp điểm mạch sao cho không còn dòng sự cố nào có thể chảy một cách nguy hiểm qua điểm sự cố. Phản ứng nhanh chóng này giúp ngăn ngừa hư hỏng cách điện, hiện tượng quá nhiệt và các nguồn gây cháy gần các vật liệu dễ cháy (bao gồm cả cáp quang điện). Đặc điểm nổi bật của cầu dao là khác biệt so với cầu chì ở chỗ nó có thể được đặt lại (reset), nghĩa là sau khi ngắt mạch, cầu dao có thể được kích hoạt lại và đưa vào vận hành trở lại — nhờ đó giảm thiểu thời gian ngừng hoạt động của hệ thống trong các lắp đặt quang điện quy mô này. Về khía cạnh này, các cầu dao PV đặc biệt hữu ích cho các nhà máy điện mặt trời thương mại quy mô lớn, nơi thời gian vận hành liên tục của hệ thống là yếu tố cực kỳ quan trọng.
Ngắt dòng sự cố DC: Các rủi ro khi sử dụng cầu dao AC tiêu chuẩn trong hệ thống quang điện
Các bộ ngắt mạch AC tiêu chuẩn không hiệu quả trong các ứng dụng quang điện vì chúng không thể dập tắt hồ quang một cách hiệu quả ở chế độ một chiều (DC). Điện xoay chiều (AC) tự nhiên giảm về mức zero 100–120 lần mỗi giây, khiến hồ quang bị ngắt. Trong các hệ thống một chiều (DC), không tồn tại các điểm qua zero như vậy; do đó, hồ quang không tự ngắt. Thực tế, các nghiên cứu cho thấy các bộ ngắt mạch AC tiêu chuẩn còn kém hơn các bộ ngắt mạch chuyên dụng cho DC xét về khả năng tái phát sinh hồ quang đỉnh: tỷ lệ tái phát sinh lên tới 78%. Hồ quang kín có thể đạt nhiệt độ lên đến 6.000°F — đủ nóng để làm chảy thanh cái đồng. Đây là lý do vì sao các bộ ngắt mạch AC tiêu chuẩn không phù hợp cho các ứng dụng năng lượng mặt trời; thay vào đó, cần sử dụng các bộ ngắt mạch chuyên dụng cho dòng một chiều (DC), ví dụ như những loại tích hợp buồng dập hồ quang (arc chutes). Buồng dập hồ quang được thiết kế sao cho hồ quang không chỉ bị dập tắt nhờ nguyên lý đẩy lùi điện từ mà còn được kéo dài thêm — giúp làm nguội hồ quang trước khi nó tái phát sinh. Đây là yêu cầu bắt buộc nhằm đảm bảo an toàn cho khoản đầu tư trong các dự án quy mô lớn nối lưới, hoạt động ở điện áp từ 600 đến 1500 V.
Dập tắt hồ quang một chiều (DC): Cách giải quyết vấn đề thiếu điểm cắt zero trong mạch điện quang điện (PV)
Cách cầu dao mạch điện quang điện (PV) giảm thiểu hiện tượng hồ quang
Do điện áp một chiều (DC) không có điểm zero tự nhiên, nên khi xảy ra sự cố, điện áp DC gây ra các hồ quang liên tục — và tới 80% các trường hợp sự cố điện áp là hồ quang không bị ngắt (NREL, 2023). Các hồ quang này có khả năng làm nóng dây dẫn lên trên 3000 \degree Celsius, tạo thành mối nguy cháy nổ nghiêm trọng. Để ngăn chặn điều này, cầu dao mạch điện quang điện được trang bị các bộ phận gọi là buồng dập hồ quang từ tính, tạo ra một trường từ kiểm soát được nhằm bắt giữ, kéo dài và làm nguội hồ quang. Hiệu quả của buồng dập hồ quang từ tính phụ thuộc vào khả năng chia nhỏ hồ quang thành nhiều đoạn nhỏ hơn và dập tắt hoàn toàn hồ quang chỉ trong vài miligiây. Điều này cung cấp khả năng bảo vệ chống chạy nhiệt mất kiểm soát (thermal runaway) cũng như đảm bảo an toàn vận hành trong các ứng dụng một chiều áp cao.
Những điều bí ẩn xung quanh hệ thống một chiều áp cao (HVDC) và cầu dao
Khi điện áp hệ thống một chiều (DC) tăng lên, hiệu suất của các hệ thống quang điện (PV) cũng tăng theo; tuy nhiên, năng lượng liên quan đến hiện tượng hồ quang—có thể xảy ra—cũng đồng thời gia tăng. Ví dụ, các hệ thống DC 1500 V có thể tạo ra năng lượng hồ quang cao gấp 15 lần so với các hệ thống DC 400 V. Điều này đặt ra cho chúng ta một thách thức đặc biệt: hiệu suất càng cao thì thời gian loại bỏ sự cố càng phải nhanh, và các hệ thống được triển khai cũng cần phải càng bền bỉ hơn. Hiện nay, các aptomat mạch PV hiện đại đã có khả năng giảm thiểu những vấn đề này, và một số tính năng mới liên quan đến việc tuân thủ tiêu chuẩn UL 2024—mà chúng ta sẽ thảo luận ngay sau đây—đã góp phần thúc đẩy sự đổi mới trong công nghệ aptomat mạch PV.
Thời gian ngắt cực nhanh (3 ms hoặc ít hơn) và khả năng dập tắt hồ quang đi kèm (khe hở giữa các tiếp điểm aptomat cùng buồng dập hồ quang nhiều cấp) được thiết kế nhằm cải thiện hiệu quả dập tắt hồ quang khi ngắt mạch.
Các cài đặt ngắt mạch liên quan đến điện áp một chiều và khả năng dập hồ quang cũng đã được điều chỉnh để phù hợp với điện áp sử dụng trong hệ thống.
Tính năng Bảo vệ Hệ thống 400 V Hệ thống 1500 V Sự Khác biệt Trọng yếu
Tốc độ Ngắt 10 ms ≤3 ms Phản ứng Nhanh hơn 70%
Số ngăn dập hồ quang 8–10 15–20 Tăng 100% số ngăn
Khe hở tiếp điểm 10 mm 25 mm Khe hở Lớn hơn 150%
Các đặc điểm thiết kế này sẽ làm giảm đáng kể hoặc loại bỏ hoàn toàn hiện tượng 'hồ quang mất kiểm soát'—một sự cố trong các hệ thống điện áp cao có thể gây ra hồ quang kéo dài và gây hư hại, ngay cả sau khi aptomat đã hoạt động. Điều này cũng khẳng định rõ lý do vì sao các aptomat xoay chiều thông thường không thể sử dụng trong các hệ thống quang điện (PV) điện áp cao.
An toàn ở cấp độ chuỗi: Cách tránh dòng điện ngược và cháy nổ trong các mảng pin mặt trời (PV) mắc song song
Nguy cơ do dòng điện ngược gây ra khi có bóng râm hoặc hỏng module, cũng như cách kiểm soát các sự cố lan truyền bằng cách sử dụng aptomat dành riêng cho hệ thống quang điện (PV).
Khi xảy ra hiện tượng che bóng trên các tấm pin mặt trời hoặc xuất hiện sự cố module trong các hệ thống lắp đặt *song song*, sẽ phát sinh một số hiện tượng điện bất thường. Tập trung vào một chuỗi bị ảnh hưởng: Chuỗi này bắt đầu hoạt động khác biệt so với các chuỗi còn lại. Về cơ bản, nó tiêu thụ năng lượng thay vì tạo ra năng lượng. Hậu quả của hành vi này khá nghiêm trọng: Dòng năng lượng chảy ngược gây ra hiện tượng gọi là *điểm nóng*. Đây là một trong những hiện tượng nguy hiểm nhất trong các hệ thống quang điện (PV) và được biết đến rộng rãi là nguyên nhân dẫn đến tự bốc cháy của vật liệu cách điện trên chuỗi bị ảnh hưởng. Nếu không được xử lý kịp thời, hậu quả từ một sự cố đơn lẻ trong một tập hợp các chuỗi có thể dẫn đến các sự cố lan truyền trên toàn bộ chuỗi. Hành vi như vậy đã được ghi nhận đầy đủ trong các tài liệu khoa học. Nghiên cứu của NREL công bố năm ngoái chỉ ra rằng chi phí phát sinh do các sự cố không được giảm thiểu trong các chuỗi pin mặt trời có thể cao gấp ba lần chi phí để khắc phục chính các sự cố đó. Nghiên cứu này là minh chứng rõ ràng cho thấy tình hình có thể trở nên mất kiểm soát nhanh chóng đến mức nào.
Các bộ ngắt mạch PV xác định sự cố và ngăn chúng lan rộng bằng cách xác định hướng dòng điện. Nếu dòng điện ngược vượt quá 10% định mức của chuỗi, các cảm biến từ tính tích hợp độc quyền sẽ kích hoạt trong vòng vài mili giây và ngắt nguồn điện khỏi phần bị lỗi, đồng thời giữ nguyên hoạt động của phần còn lại trong hệ thống. Ngoài ra, những bộ ngắt mạch này được thiết kế theo kiểu mô-đun đặc biệt nhằm dập tắt hồ quang và chứa hồ quang bên ngoài bộ ngắt mạch, từ đó ngăn chặn việc hình thành plasma một chiều (DC) nguy hiểm — yếu tố có thể gây ra cháy. Bằng cách giới hạn sự cố ở mức một chuỗi duy nhất, các thiết bị này giúp các hệ thống điện mặt trời tránh được hư hỏng thiết bị tốn kém, duy trì hoạt động an toàn và quan trọng nhất là ngăn ngừa cháy lan rộng trong các trạm điện mặt trời quy mô lớn.
Khám phá lỗi mặt đất tích hợp và bộ ngắt mạch quang điện tuân thủ NEC có hệ thống phát hiện lỗi mặt đất giúp bảo vệ nhân viên khỏi các dòng rò rỉ nguy hiểm có thể gây ra điện giật và cháy. Các thiết bị liên tục theo dõi các dây dẫn bên trong và sẽ ngắt mạch khi dòng lỗi mặt đất vượt quá ngưỡng 6mA như được định nghĩa trong Điều 690 NEC. Những bộ ngắt này có thể phát hiện và ngắt kết nối các lỗi mặt đất DC nguy hiểm hơn các loại lỗi mặt đất khác. Các lỗi mặt đất xảy ra khi độ ẩm xâm nhập vào hệ thống hoặc khi hệ thống cách nhiệt thất bại và các lỗi mặt đất phát triển. Hầu hết các bộ ngắt mạch AC gia đình không thể phát hiện lỗi mặt đất do độ nhạy thấp hơn và cơ chế chuyển đổi để gây ra sự gián đoạn mạch dòng DC. Độ nhạy và khả năng ngắt phải đáp ứng các yêu cầu của Quy tắc NEC 2020 và cụ thể là Mục 690.41 ((B). Các bộ ngắt mạch quang điện mới vượt quá các yêu cầu trên do sự kết hợp của phát hiện lỗi thời gian thực và loại thiết bị khởi động từ tính DC chính xác. Sự kết hợp này và mạch nối đất dẫn điện giắc đất thiết bị (EGC) trở ngại thấp tích hợp cung cấp độ tin cậy và tốc độ xóa lỗi cao trong nhiều thiết bị năng lượng mặt trời trên khắp Bắc Mỹ. Câu hỏi thường gặp Điều gì làm cho một bộ ngắt mạch PV khác với một bộ ngắt mạch thông thường? Không giống như các bộ ngắt mạch AC thông thường không thể bảo vệ khỏi các vòng cung DC liên tục và do đó có thể gây ra hỏa hoạn và thiệt hại, các bộ ngắt mạch PV cung cấp bảo vệ khỏi các vòng cung DC liên tục và do đó có thể hoạt động thành công trong các hệ thống quang điện.
Tụ điện dập hồ quang từ tính đảm nhận vai trò bảo vệ nào?
Tụ điện dập hồ quang từ tính đóng vai trò then chốt trong việc ngắt và làm nguội các hồ quang một chiều (DC) kéo dài, đồng thời ngăn ngừa hiện tượng chạy nhiệt mất kiểm soát (thermal runaway). Chúng nâng cao độ an toàn và độ tin cậy cho hệ thống điện mặt trời (PV), ngay cả ở điện áp cao như 1500 V.
Hệ thống một chiều (DC) có điện áp cao hơn nghĩa là gì?
Điện áp hệ thống DC cao hơn đồng nghĩa với hiệu suất cao hơn, nhưng cũng kèm theo năng lượng hồ quang lớn hơn. Điều này đòi hỏi các đặc tuyến ngắt nhanh hơn và khả năng dập hồ quang mạnh hơn nhằm giảm thiểu hư hại và duy trì an toàn.
Các bộ ngắt mạch PV thực hiện chức năng gì đối với dòng điện ngược?
Các bộ ngắt mạch PV phát hiện dòng điện ngược và, nhờ cảm biến từ, chỉ ngắt mạch tại phần bị ảnh hưởng — từ đó ngăn chặn hiệu ứng dây chuyền và nguy cơ cháy nổ.
Các bộ ngắt mạch này đáp ứng tiêu chuẩn NEC như thế nào?
Để đáp ứng tiêu chuẩn NEC, các bộ ngắt mạch PV được thiết kế tích hợp bộ ngắt mạch chống rò điện trên dây trung tính (ground fault circuit breaker), có chức năng kiểm soát và phát hiện sự cố DC cũng như dòng rò nhằm ngăn ngừa nguy cơ giật điện và cháy nổ.
