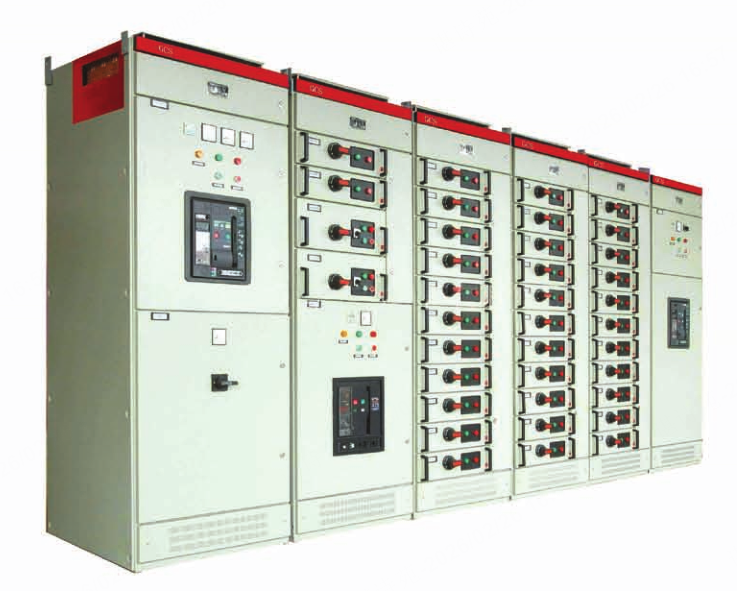

La physique de l’extinction de l’arc dans les appareillages électriques modernes en moyenne tension
Lorsqu’un courant de défaut traverse un réseau de distribution électrique, la rapidité avec laquelle le dispositif de protection interrompt ce courant détermine si les équipements en aval survivent ou subissent des dommages irréversibles. Dans les applications en moyenne tension, allant de 3,6 kV à 40,5 kV, le disjoncteur à vide est devenu le choix dominant précisément en raison d’une capacité distinctive : il éteint un arc électrique en quelques microsecondes après la séparation des contacts.
Le mécanisme d’extinction de l’arc à l’intérieur d’un interrupteur sous vide fonctionne selon des principes fondamentalement différents de ceux des disjoncteurs plus anciens remplis d’huile ou utilisant du gaz SF6. Lorsque les contacts se séparent sous charge, le courant ionise la vapeur métallique provenant des surfaces des contacts, créant une colonne de plasma conductrice. Dans un environnement sous vide, toutefois, le libre parcours moyen des particules chargées s’exprime en mètres plutôt qu’en nanomètres : dès que l’onde de courant franchit naturellement son passage par zéro, le plasma perd presque instantanément son milieu conducteur. Entre 10 et 15 microsecondes après le passage du courant par zéro, la tenue diélectrique de l’intervalle sous vide se rétablit plus rapidement que la tension de récupération transitoire ne peut augmenter, empêchant ainsi toute réinflammation.
Matériaux des contacts et leur rôle dans l’interruption
Pourquoi les alliages cuivre-chrome dominent la conception des interrupteurs sous vide
Le choix du matériau de contact détermine directement les performances d’interruption. La plupart des contacts modernes pour interrupteurs sous vide utilisent un alliage cuivre-chrome (CuCr), généralement contenant de 25 % à 40 % de chrome. Cette combinaison de matériaux remplit trois fonctions : le chrome assure une forte action de captage (gettering), absorbant les molécules de gaz résiduelles qui pourraient dégrader la qualité du vide sur une durée de service de 20 à 30 ans ; le cuivre assure une excellente conductivité électrique et thermique, permettant de gérer des courants nominaux continus allant de 630 A à 3150 A ; enfin, la structure granulaire de l’alliage produit des racines d’arc fines et uniformément réparties, empêchant toute surchauffe localisée.
Des matériaux alternatifs, tels que le cuivre-bismuth et le cuivre-tungstène, existent pour des applications spécialisées, mais le CuCr reste la norme car il offre le meilleur compromis entre résistance à l’érosion par l’arc et comportement de coupure de courant — un critère essentiel dans les applications où des caractéristiques de faible surtension sont requises.
Le rôle de la géométrie des contacts dans la maîtrise de l’arc
Au-delà du choix des matériaux, la géométrie de contact détermine le comportement de l’arc. Les contacts à pétales en spirale et les contacts à champ magnétique axial (AMF) représentent deux approches courantes. Les contacts AMF génèrent un champ magnétique parallèle à la colonne d’arc, ce qui oblige l’arc à se diffuser sur une surface plus étendue plutôt que de se concentrer en un seul point. Cette diffusion réduit la température locale au niveau du contact, passant potentiellement de 20 000 K à la racine de l’arc à une répartition plus maîtrisable, ce qui abaisse considérablement les taux d’érosion des contacts.
Une étude de cas pratique dans un parc industriel d’Asie du Sud-Est
Une usine de fabrication textile au Vietnam, exploitant plus de 200 métiers à tisser actionnés par moteur, a connu des déclenchements intempestifs répétés sur ses disjoncteurs à huile vieillissants. Les courts-circuits fréquents — courants dans les environnements caractérisés par de fortes intensités de courant de démarrage des moteurs — ont dégradé l’huile isolante, nécessitant des arrêts de maintenance trimestriels. Chaque arrêt entraînait une perte de production estimée entre 8 et 12 heures.
L’équipe d’ingénierie de l’installation, en collaboration avec Xiamen Hongxin Intelligent Technology, a remplacé les disjoncteurs à huile par des ensembles KYN28-12 métalliques intérieurs amovibles disjoncteur à vide de 1250 A avec une capacité de coupure de court-circuit de 31,5 kA. Les interrupteurs sous vide ont éliminé toute maintenance liée à l’huile. Au cours de 18 mois d’exploitation, les interrupteurs sous vide ont géré 14 événements de défaut sans aucun échec d’interruption ni de réamorçage. Le temps d’extinction de l’arc, mesuré par oscillographie, est systématiquement resté inférieur à 15 millisecondes, entre la séparation des contacts et le passage final du courant à zéro.
Critères de sélection pour des performances fiables d’interruption d’arc
Adaptation de la capacité nominale de coupure de court-circuit aux exigences du système
A disjoncteur à vide doit posséder une capacité nominale de coupure en court-circuit (Isc) supérieure au courant de défaut maximal prévisible à son point d’installation. La norme IEC 62271-100 classe les disjoncteurs en catégories E1 (endurance électrique de base), E2 (endurance électrique étendue), C1 (faible probabilité de réallumage) et C2 (probabilité très faible de réallumage). Pour les installations destinées à des processus critiques, la spécification d’appareils des classes E2 et C2 offre une marge de sécurité supplémentaire — ces classifications garantissent que l’organe de coupure peut supporter plusieurs fois son courant de coupure nominal sans réallumage.
Surveillance de l’intégrité du vide comme pratique préventive
Les interrupteurs sous vide sont des dispositifs scellés à vie, mais la qualité du vide peut se dégrader en raison de fuites microscopiques ou d’un dégazage lent. Les techniques modernes de diagnostic comprennent la méthode de jauge à magnétron et l’essai de tenue en tension alternative haute tension entre les contacts ouverts. Un interrupteur sous vide en bon état résiste, à sa tension nominale, à la tension d’essai sans courant de fuite — toute mesure de courant indique une intrusion de gaz et une réduction de la rigidité diélectrique, ce qui justifie un remplacement avant qu’une panne ne survienne.
Une inspection visuelle régulière de l’enveloppe de l’interrupteur à la recherche de fissures ou de dommages par impact complète les essais électriques. Lorsqu’ils sont prévus, les indicateurs d’érosion des contacts affichent la marge restante de course des contacts.
Questions fréquemment posées
Qu’est-ce qui rend le vide supérieur au SF6 pour l’extinction de l’arc ?
Les interrupteurs sous vide atteignent une récupération diélectrique environ dix fois plus rapidement que le SF6 après le passage à zéro du courant, car l’environnement sous vide ne contient aucune molécule gazeuse nécessitant une déionisation. Cela signifie que la technologie sous vide gère plus efficacement les tensions transitoires de récupération à haute fréquence, tout en éliminant les préoccupations liées aux gaz à effet de serre, puisque le potentiel de réchauffement planétaire du SF6 est 23 500 fois supérieur à celui du CO₂.
Quelle est la durée de vie d’un interrupteur sous vide ?
Un interrupteur sous vide bien entretenu fonctionne généralement pendant 20 à 30 ans sans intervention majeure. La résistance mécanique du mécanisme d’ouverture-fermeture dépasse 10 000 cycles ouverture-fermeture conformément à la norme IEC 62271-100. La résistance électrique au courant de court-circuit nominal varie de 30 à 100 interruptions complètes de défaut, selon la conception et le calibre. Les ensembles d’interrupteurs sous vide de Hongxin Intelligent Technology respectent ces classifications de résistance définies par la norme IEC.
Les disjoncteurs sous vide peuvent-ils réaliser des manœuvres capacitives ?
Oui, lorsqu’il est correctement spécifié. La commutation capacitive — courante dans les applications de bancs de condensateurs et de charge de câbles — exige un disjoncteur classé pour une faible probabilité de réallumage (classe C2 selon la norme IEC 62271-100). La reprise rapide de la tenue diélectrique propre à l’interrupteur sous vide le rend intrinsèquement adapté, mais le matériau des contacts et leur conception doivent être optimisés afin de minimiser les effets de pré-étincelage liés au courant d’appel.
Quel est le temps typique d’extinction de l’arc dans un interrupteur sous vide ?
L’extinction de l’arc s’achève généralement entre 8 et 15 millisecondes après la séparation des contacts, selon l’amplitude du courant de défaut et le point de la sinusoïde où cette séparation débute. L’arc persiste jusqu’au zéro naturel suivant du courant, moment auquel l’intervalle sous vide retrouve presque instantanément sa tenue diélectrique maximale.
Quelle maintenance un interrupteur sous vide nécessite-t-il ?
Les interrupteurs sous vide nécessitent très peu d’entretien comparés aux alternatives à l’huile ou au SF6. Le protocole d’inspection standard comprend des inspections visuelles annuelles de l’enveloppe en céramique, des vérifications de l’usure des contacts à l’aide d’indicateurs d’usure intégrés, et des essais d’intégrité diélectrique à 80 % de la tension de tenue en fréquence industrielle nominale. Aucun rechargement en gaz ni remplacement d’huile n’est requis.
L’altitude affecte-t-elle les performances des disjoncteurs sous vide ?
Non — c’est là un avantage clé. Contrairement aux disjoncteurs isolés à l’air ou au SF6, dont la tenue diélectrique se dégrade en haute altitude en raison de la moindre densité de l’air, les interrupteurs sous vide conservent des performances identiques à toute altitude, car les propriétés diélectriques du vide sont indépendantes de la pression atmosphérique externe. Cette caractéristique rend la technologie sous vide privilégiée pour les installations en zones montagneuses.
