Trạm biến áp kết hợp ZBW

Dòng sản phẩm này phù hợp cho các trạm biến áp xoay chiều 10 kV (6 kV), tần số 50 Hz. Đây là một đơn vị phân phối điện tích hợp thiết bị đóng cắt cao áp, máy biến áp và thiết bị đóng cắt hạ áp. Sản phẩm có diện tích chiếm chỗ nhỏ, lắp đặt đơn giản và đáng tin cậy, đồng thời bảo trì thuận tiện. Thiết bị có thể được kết nối trực tiếp với tải và truyền tải điện chỉ với một lần lắp đặt duy nhất. Nhiều đơn vị có thể được ghép nối để tạo thành các chế độ cung cấp điện khác nhau, do đó được ứng dụng rộng rãi tại các khu dân cư, tòa nhà cao tầng, khu du lịch, đường cao tốc, doanh nghiệp công nghiệp và khai khoáng, đầu cuối mỏ dầu, lưới điện nông thôn ở các thị trấn và các địa điểm khác.

Đặc điểm cấu trúc

Cấu trúc tủ đa dạng, được chế tạo từ thép hình chất lượng cao, thép góc và tấm thép. Kết hợp với các nguyên lý cách nhiệt tiên tiến, thiết kế ống dẫn khí và quy trình gia công tiêu chuẩn hóa, tủ không chỉ có khả năng chống bức xạ mặt trời cao mà còn giải quyết mâu thuẫn giữa thông gió, tản nhiệt và bụi bẩn trong các trạm biến áp kiểu hộp không có hệ thống hút khí cưỡng bức, đồng thời ngăn ngừa ngưng tụ có hại. Điều này cung cấp lớp bảo vệ bên ngoài an toàn và đáng tin cậy cho các linh kiện điện bên trong, với cấp độ bảo vệ IP43.

Nắp tủ sử dụng cấu trúc hai lớp, mang lại các chức năng như cách nhiệt, giữ ẩm và chống ngưng tụ. Nắp cũng dễ nâng lên, cho phép lắp đặt thuận tiện các thiết bị biến áp và thiết bị điện áp cao/thấp từ trên xuống dưới.

Bố trí tủ có thể được thiết kế linh hoạt nhằm thuận tiện cho người dùng, với các lựa chọn về lối đi vận hành và hai chế độ: kiểu hòm kín (caisson) và kiểu không hòm kín (non-caisson). Tủ tương thích với nhiều phương án điện áp cao và điện áp thấp khác nhau, mang lại các ưu điểm như diện tích chiếm chỗ nhỏ, phù hợp để lắp đặt tại nhiều vị trí khác nhau và dễ bảo trì.

Đơn vị điện áp cao có thể sử dụng các tủ phân phối vòng (ring main units) loại hộp chung nhập khẩu, các tủ phân phối vòng kiểu đơn vị SF6 trong nước hoặc các tủ kim loại bọc kín trong nhà khác. Đơn vị này có cấu trúc gọn nhẹ, không bị ảnh hưởng bởi điều kiện khí hậu, có khả năng cách điện tốt, yêu cầu bảo trì tối thiểu, đồng thời đảm bảo an toàn và độ tin cậy cao.

Đơn vị máy biến áp có thể sử dụng máy biến áp ngâm dầu loại S9 hoặc S11 theo yêu cầu của người dùng, hoặc máy biến áp khô kiểu hộp series SCB hoặc máy biến áp khô series SGB.

Đơn vị điện áp thấp cung cấp nhiều phương án khác nhau. Các công tắc điện áp thấp có thể được lựa chọn từ các aptomat nhập khẩu hoặc sản xuất trong nước tùy theo nhu cầu của người dùng, đồng thời thiết bị đo đếm và bù công suất phản kháng cũng có thể được cung cấp theo yêu cầu. Đơn vị này tương thích với nhiều phương án điện áp thấp khác nhau, thực sự đạt được thiết kế thân thiện với con người và cá nhân hóa.

Bố trí điện áp thấp sử dụng tủ tiêu chuẩn loạt hoặc bố trí mô-đun chung, đảm bảo sắp xếp đơn giản, lắp đặt và bảo trì thuận tiện.

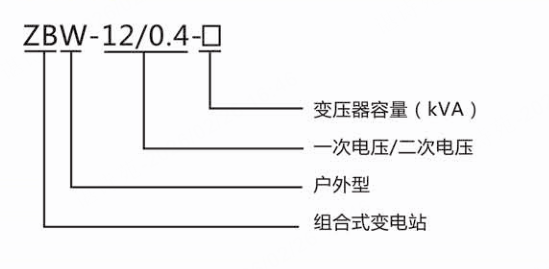

Giải thích mô hình

Điều kiện hoạt động

Độ cao so với mực nước biển: Không vượt quá 1000 m (Vui lòng nêu rõ khi đặt hàng nếu độ cao > 1000 m)

Nhiệt độ môi trường: 40℃ ~ -25℃ (Nhiệt độ trung bình ngày cao nhất < 35℃)

Độ ẩm tương đối: trung bình hàng ngày không quá 95%, trung bình hàng tháng không quá 90%

Tốc độ gió ngoài trời: Không vượt quá 35 m/s

Độ nghiêng mặt đất: Không quá 3°

Vị trí lắp đặt: Không có nguy cơ nổ, cháy, ăn mòn hóa học và rung động mạnh

Thông số kỹ thuật
