Hộp phân phối điện & tủ phân phối điện HXL-21

Sản phẩm này là một loại tủ phân phối điện mới được thiết kế theo tiêu chuẩn quốc tế IEC và các tiêu chuẩn quốc gia. Sản phẩm thích hợp làm thiết bị phân phối điện hoặc chiếu sáng trong các hệ thống phân phối điện xoay chiều có tần số 50 Hz và điện áp dưới 600 V, áp dụng cho các doanh nghiệp công nghiệp và khai khoáng, cơ sở thương mại, ngành dịch vụ và công trình dân dụng.

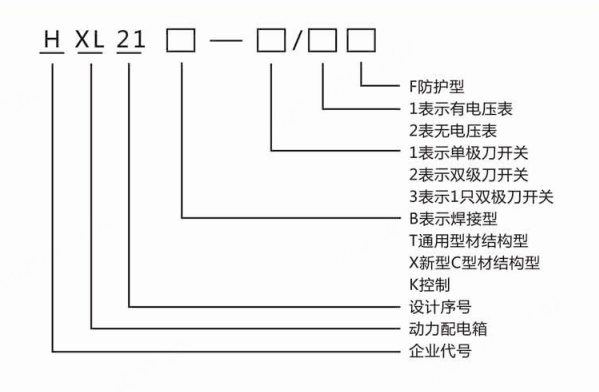

Giải thích mô hình

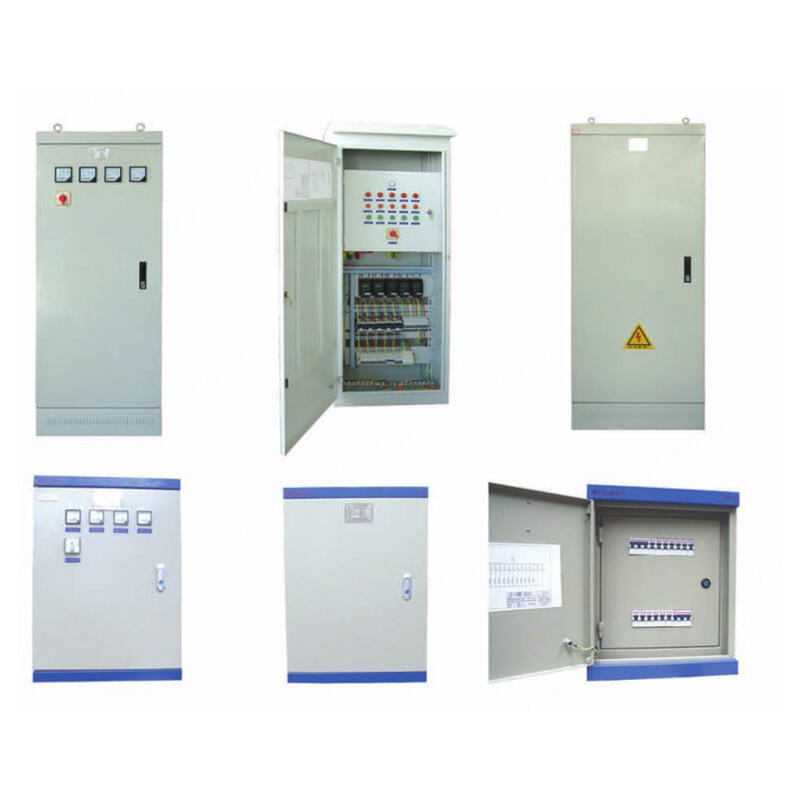

Đặc điểm cấu trúc

Hộp (tủ) phân phối điện này có cấu trúc kín. Vỏ ngoài thường được hàn từ các tấm thép, hoặc cũng có thể được lắp ráp từ các thanh định hình. Các thanh dựng lắp thiết bị điện được hàn cố định trên hai tường trong bên trái và bên phải của hộp. Tay gạt điều khiển công tắc được lắp trên cửa trước bên phải của hộp để đóng/ngắt nguồn điện. Các vôn kế, ampe kế, đèn chỉ thị và nút điều khiển có thể được lắp trên cửa hộp, và cửa có thể mở ra để bảo trì các thiết bị bên trong.

Thiết bị bên trong được lắp đặt theo cấu trúc khung-thanh, mang lại tính linh hoạt, gọn gàng và thuận tiện cho việc bảo trì.

Điều kiện hoạt động

Nhiệt độ môi trường: Nhiệt độ không khí xung quanh không được vượt quá +40°C và không được thấp hơn -10°C. Nhiệt độ trung bình trong bất kỳ khoảng thời gian 24 giờ nào không được vượt quá +35°C.

Điều kiện khí quyển: Độ ẩm tương đối không được vượt quá 50% ở nhiệt độ tối đa +40°C. Độ ẩm cao hơn được cho phép ở các nhiệt độ thấp hơn.

Vị trí lắp đặt: Không có bụi dẫn điện và khí ăn mòn kim loại hoặc làm hỏng cách điện.

Điều kiện cơ học: Không bị rung động mạnh và va đập mạnh. Đối với lắp đặt theo phương thẳng đứng, độ nghiêng không được vượt quá 5 độ.

Độ cao so với mực nước biển: Không vượt quá 2000 mét.
