Ý nghĩa về An toàn và Tuân thủ đằng sau Dòng định mức của MCB (Ampe)
Hiểu về Dòng định mức (In): Yếu tố chính quyết định hành vi ngắt nhiệt
Dòng điện định mức (In) là dòng điện liên tục cao nhất mà một CB bảo vệ mạch (MCB) có thể mang mà không nhảy, trong điều kiện môi trường tiêu chuẩn (30°C). Dòng điện định mức, được biểu thị bằng ampe (A), là yếu tố kiểm soát chính đối với chức năng ngắt do nhiệt; các quá tải kéo dài được thiết kế để làm nóng dải kim loại kép, khiến dải này cong và cắt mạch sau một khoảng trễ nhiệt phụ thuộc vào mức độ quá tải. Theo tiêu chuẩn IEC 60898-1:2023, một MCB có dòng định mức 16 A có thể chịu được dòng 1,13×In (18,08 A) trong một giờ mà không nhảy, nhưng bắt buộc phải nhảy trong cùng khoảng thời gian đó khi dòng đạt 1,45×In (23,2 A). Cơ chế này được thiết kế nhằm đảm bảo rằng dây dẫn của MCB luôn nằm trong giới hạn nhiệt an toàn dưới điều kiện quá tải kéo dài, từ đó tránh làm hỏng lớp cách điện của dây dẫn và giảm thiểu nguy cơ cháy nổ.
Tại Sao Giá Trị Ampe Định Mức ≠ Tải Tối Đa: Sự Khác Biệt Giữa Chế Độ Làm Việc Liên Tục và Chế Độ Làm Việc Ngắt Quãng
Giá trị định mức dòng điện (ví dụ: 20 A) không phải là tải vận hành mục tiêu. Trong trường hợp tải liên tục của một mạch điện — tức tải hoạt động trong thời gian hơn 3 giờ — Điều 210.20(A) của Bộ Quy chuẩn Điện Quốc gia (NEC) yêu cầu phải giảm định mức của aptomat (MCB) xuống còn 80%, nghĩa là một aptomat 20 A chỉ được phép bảo vệ các mạch có tải liên tục không vượt quá 16 A. Việc này nhằm hạn chế hiện tượng tích nhiệt cộng dồn và ngắt mạch sai do tác động không mong muốn. Trong điều kiện tải liên tục ít khắt khe hơn, tải có thể vượt quá giá trị định mức In của aptomat mà aptomat vẫn không nhảy; tuy nhiên, điều kiện tiên quyết là dạng đặc tính dòng xung kích (inrush profile) của tải phải phù hợp với đường cong đặc tính cắt (trip curve) của aptomat. Một aptomat loại C có thể chịu được các đỉnh xung lên đến 10×In trong vài mili-giây (ví dụ: 200 A trên một aptomat 20 A), trong khi một aptomat loại B sẽ nhảy ngay khi dòng đạt 3–5×In. Việc lựa chọn đúng loại đường cong đặc tính kết hợp với giá trị định mức In là yếu tố cực kỳ quan trọng nhằm đảm bảo hiệu quả bảo vệ và an toàn.

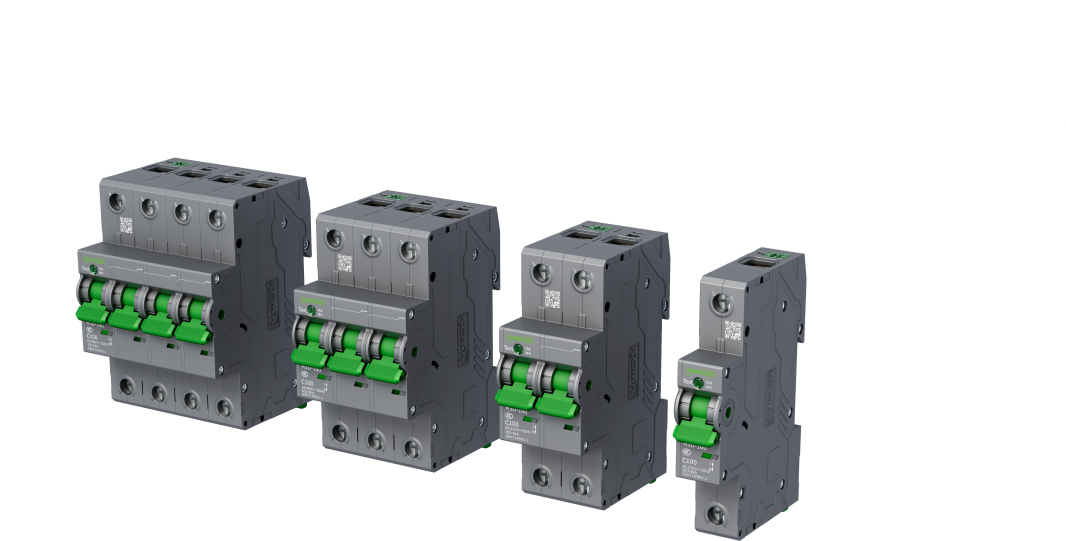

Tính toán tải và lựa chọn định mức aptomat (MCB)
Quy trình tính toán định mức aptomat (MCB) và tải bắt đầu từ việc hiểu rõ cách chuyển đổi từ công suất sang dòng điện.
Các phép tính tải giúp xác định cấp độ cầu dao tự động (MCB) cho thiết bị và mạch điện. Công thức sau đây có thể được sử dụng để xác định các phép tính tải.
Ví dụ, một động cơ ba pha 5,5 kW hoạt động ở điện áp 415 V với hệ số công suất 0,85 sẽ tiêu thụ dòng điện khoảng 9 A (5,5 × 1000 ÷ (√3 × 415 × 0,85)). Luôn tốt nhất nên kiểm chứng các phép tính tải bằng bằng chứng thực nghiệm, vì các giá trị ghi trên nhãn thường đề cập đến dòng điện cực đại chứ không phải dòng điện liên tục.

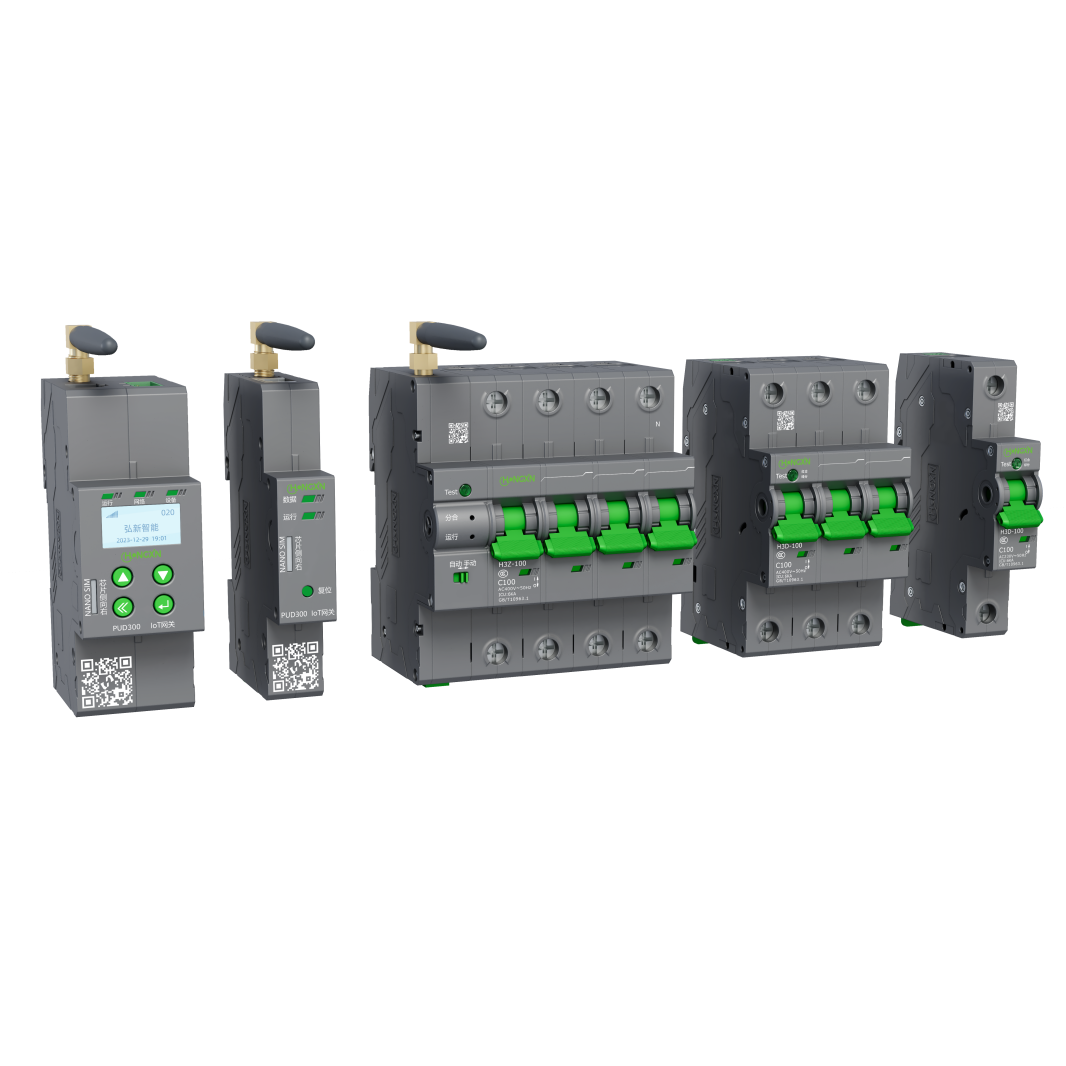

Cấp độ MCB và Việc Áp Dụng Hệ Số An Toàn theo NEC/IEC
Các tiêu chuẩn bao gồm các hệ số an toàn. Quy tắc 125% của NEC/IEC nêu rõ:
Cấp độ MCB ≥ Tải liên tục × 1,25
Điều này cũng đảm bảo ổn định nhiệt cho các tải vận hành trong thời gian ≥ 3 giờ. Khi điều kiện môi trường hoặc lắp đặt lệch khỏi các điều kiện thử nghiệm tiêu chuẩn, cần áp dụng thêm hệ số giảm tải (derating).
Hệ số giảm tải theo điều kiện
- Điều kiện môi trường trên 40°C: hệ số giảm tải là 0,8
- Các MCB lắp nhóm trong tủ điện: hệ số giảm tải là 0,7–0,9
- Khi có hiện tượng méo hài đáng kể, hệ số giảm công suất có thể là 0,8
Đối với các tải không hoạt động liên tục, ví dụ như thang máy hoặc máy nén HVAC, việc chọn MCB được thực hiện ở mức 100–110% dòng điện đỉnh đo được và phải tương thích với đường cong ngắt mong muốn.
Tính hiệu lực của các giá trị dòng định mức MCB trong thực tế và những sai lầm có thể mắc phải
Các ví dụ trên cho thấy tầm quan trọng của việc lựa chọn MCB một cách cẩn trọng. Một mạch chiếu sáng dân dụng 10A được bảo vệ bởi MCB loại B 16A là hoàn toàn an toàn. Phần tử nhiệt phản ứng đúng với quá tải dần dần, còn phần tử điện từ (ngắt ở 3–5 lần In) bảo vệ mạch khỏi ngắn mạch. Tuy nhiên, nếu lắp cùng MCB đó ở phía hạ lưu bộ khởi động động cơ có dòng khởi động 100A, MCB có thể không ngắt trong trường hợp quá tải kéo dài nguy hiểm — điều này chứng minh rằng chỉ riêng giá trị dòng định mức là chưa đủ, mà còn cần đường cong ngắt phù hợp.
Một MCB loại D 10A được sử dụng cho động cơ băng chuyền có thể chịu được các đỉnh dòng khởi động từ 100–200A mà không gây ngắt điện sai, nhưng đồng thời cũng có thể cho phép một quá tải kéo dài gây hại ở mức 15A tiếp tục tồn tại, bởi vì phần tử nhiệt của nó chỉ phản ứng rõ rệt khi không phải trường hợp này.
Một số bẫy thường gặp là:
- Chọn MCB có dòng định mức quá nhỏ. Việc sử dụng MCB 20A cho mạch nhà bếp thương mại có dòng định mức 28A dẫn đến hiện tượng ngắt lặp đi lặp lại trong giai đoạn tải cao điểm, làm gián đoạn hoạt động và che giấu các sai sót trong thiết kế.
- Chọn MCB có dòng định mức quá lớn. Việc sử dụng MCB 50A cho cáp có dòng định mức 30A khiến hiện tượng quá tải bị chậm trễ trong việc ngắt và làm tăng nhiệt độ dây dẫn vượt quá giới hạn cách điện định mức, từ đó đẩy nhanh quá trình lão hóa của lớp cách điện.
- Không phù hợp giữa đặc tính bảo vệ và đặc tính tải. Việc sử dụng MCB loại C (5–10 lần In) cho máy biến áp có dòng xung kích khởi động cao sẽ gây ngắt điện không cần thiết trong quá trình khởi động, dẫn đến tăng chi phí bảo trì và giảm độ sẵn sàng hệ thống.
Việc phối hợp bảo vệ bao gồm nhiều yếu tố khác nhau, đòi hỏi thiết kế, lập kế hoạch và phân tích kỹ lưỡng để đảm bảo các bộ ngắt mạch phù hợp chính xác với đặc tính của hệ thống cũng như các thành phần bảo vệ trong mạch.
Các Câu Hỏi Thường Gặp Được Giải Đáp
MCB thực hiện chức năng gì?
MCB (bộ ngắt mạch dạng nhỏ) sẽ ngắt mạch điện và về cơ bản bảo vệ mạch khỏi hư hỏng do dòng điện quá cao gây ra bởi quá tải hoặc ngắn mạch. Điều này giúp bảo vệ mạch khỏi những hư hại thêm.
Chỉ số định mức ampe của MCB có ý nghĩa gì?
Chỉ số định mức ampe của MCB cho biết mức quá tải tối đa mà mạch sẽ không ngắt để bảo vệ, đồng thời cũng là mức dòng điện liên tục tối đa mà MCB có thể chịu đựng được trong điều kiện bình thường.
Tại sao việc giảm định mức cho tải liên tục lại quan trọng?
Để tránh hiện tượng quá nhiệt và ngắt mạch không mong muốn khi mạch chịu tải liên tục, việc giới hạn mức sử dụng ở mức giảm công suất 80% là rất quan trọng. Đây là một cách để quản lý an toàn các tình huống quá tải.
Điều gì xảy ra nếu cầu dao tự động (MCB) có kích thước không phù hợp?
Nếu cầu dao tự động (MCB) không có kích thước phù hợp, nó có thể dẫn đến hai trường hợp: thứ nhất, cầu dao có kích thước quá nhỏ sẽ ngắt mạch quá thường xuyên; thứ hai, nếu cầu dao có kích thước quá lớn thì khả năng bảo vệ sẽ không đủ, gây ra hiện tượng quá nhiệt và các vấn đề liên quan đến an toàn.
