Xác định công suất điện hiện có trước khi lựa chọn trụ sạc
Trụ sạc cấp độ 1 so với trụ sạc cấp độ 2: Mức tối thiểu để kích hoạt nâng cấp hệ thống điện
Khi lắp đặt trụ sạc cấp độ 2, chủ sở hữu trụ sạc cần thực hiện một số đánh giá về khả năng tải của bảng điện. Trụ sạc cấp độ 2 tiêu thụ dòng điện từ 30–80 A. Việc lắp trụ sạc cấp độ 2 trên bảng điện có công suất danh định từ 100–200 A có thể khiến tải kéo dài gần chạm ngưỡng công suất tối đa của bảng điện. Các nguyên nhân hàng đầu bao gồm:
1. Việc phân bổ cầu dao 120/240 V so với 240 V: Các cột sạc cấp 2 phải được lắp đặt trên các cầu dao hai cực chuyên dụng 240 V. Các cầu dao một cực 120 V thông thường không đủ để sử dụng với cột sạc cấp 2.
2. Cột sạc 125 A với cầu dao 40 A: Cột sạc cấp 2 để lại rất ít dung lượng còn dư (25 A) trên bảng điện 125 A có tải liên tục 100 A, trong khi mức tải tối đa cho phép chỉ là 80%.
3. Công suất bảng điện 120 V: Các cột sạc cấp 2 không thể hoạt động trên bảng điện có công suất định mức 240 V, do đó cần đi lại dây điện toàn bộ ngôi nhà để có nguồn 240 V.
Để giảm thiểu nguy cơ cháy nổ tại các bảng điện bị quá nhiệt do sử dụng đồng thời nhiều cột sạc cấp 2, điều kiện này đặc biệt nguy hiểm.
Việc không đánh giá đúng rủi ro về khả năng dự phòng và khả năng sạc có thể dẫn đến các điều kiện nguy hiểm, vì bảng cầu dao và dây dẫn có thể gây cháy vào ban đêm—thời điểm tải liên tục đạt mức cao nhất.

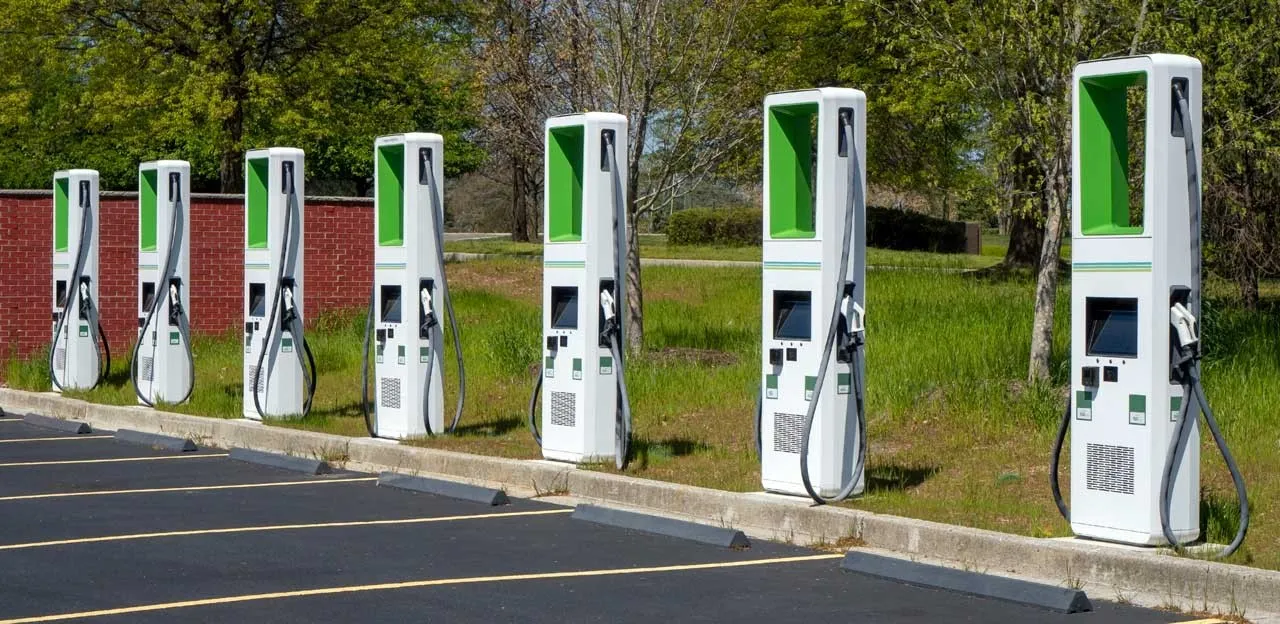

Sẵn sàng về nguồn điện tại địa điểm công cộng: Phối hợp với đơn vị cung cấp điện, phí phụ tải đỉnh và tính toán kích thước dây cấp điện cho việc triển khai nhiều cột sạc
Việc triển khai trạm sạc xe điện thương mại (EV) về bản chất sẽ bắt đầu sớm việc hợp tác với các công ty điện lực địa phương, vượt xa mức độ kết nối đơn thuần và đòi hỏi phải xem xét đến tính toàn vẹn lâu dài của lưới điện. Việc triển khai đồng thời nhiều cột sạc một chiều tốc độ cao (DC fast charging) có thể tạo ra tổng nhu cầu công suất từ 400–800 kVA. Nhu cầu này thường vượt quá khả năng tải của đường dây cấp điện tại hiện trường cũng như đường dây cấp điện từ trạm biến áp. Các yếu tố then chốt cần xem xét trong giai đoạn lập kế hoạch bao gồm:
Kích thước đường dây cấp điện và máy biến áp: Áp dụng khuôn khổ IEEE 141 (Sách đỏ), mô phỏng nhu cầu đỉnh và duy trì độ sụt áp không đổi ở mức tối đa 5% tại cột sạc cuối cùng.
Giảm thiểu phụ phí theo nhu cầu (demand charge): Phụ phí theo nhu cầu có thể chiếm từ 30–70% tổng hóa đơn tiền điện. Việc sử dụng bộ tích trữ năng lượng bằng pin (battery buffers) và/hoặc logic kích hoạt lệch pha giúp san bằng nhu cầu đỉnh.
Phân phối sẵn sàng cho tương lai: Đối với ứng dụng bán lẻ hoặc đội xe, thiết kế các bảng điều khiển chính để đáp ứng tải sạc xe điện (EV) dự kiến ở mức 150%. Tải này bao gồm việc tính đến khả năng bổ sung các trạm sạc cũng như dự phòng cho các công nghệ sạc thế hệ tiếp theo có công suất cao hơn.
Hợp tác chính thức với các công ty cung cấp điện trong nghiên cứu tải và hồ sơ kết nối lưới điện giúp tăng khả năng hoàn tất quy trình trong vòng dưới 6–12 tháng. Điều này loại bỏ những thay đổi tốn kém đối với thiết kế ở các giai đoạn triển khai muộn.
Tích hợp mô hình sử dụng thực tế
Cột sạc cấp 2 cho hộ gia đình: Sạc nhanh với chi phí hợp lý cho nhu cầu sạc hoàn toàn tại nhà vào ban đêm
Ở điện áp 240 V, các trạm sạc cấp 2 (Level 2) bổ sung phạm vi di chuyển từ 10–60 dặm mỗi giờ, phù hợp với việc sạc qua đêm tại nhà. Xét phạm vi lái xe trung bình hàng ngày là 40 dặm, người Mỹ chỉ cần sạc xe trong 4 giờ để đạt mức sạc đầy. Việc lắp đặt trạm sạc cấp 2 tại nhà có chi phí cơ sở hạ tầng từ 500–2.000 USD, thấp hơn đáng kể so với chi phí lên tới hơn 15.000 USD cho một trạm sạc nhanh một chiều (DC fast charging). Sạc cấp 2 là lựa chọn tối ưu về tổng chi phí sở hữu (TCO) đối với chủ nhà; hơn nữa, khi kết hợp với chi phí điện sinh hoạt (hoặc chi phí của công ty cung cấp điện) chỉ từ 0,15–0,25 USD mỗi kilowatt-giờ, sạc cấp 2 trở thành một giải pháp sạc nhanh, an toàn và tiết kiệm chi phí.
Lý do đầu tư dựa trên thời gian lưu trú, lưu lượng giao thông và tiềm năng doanh thu tại các điểm sạc công cộng

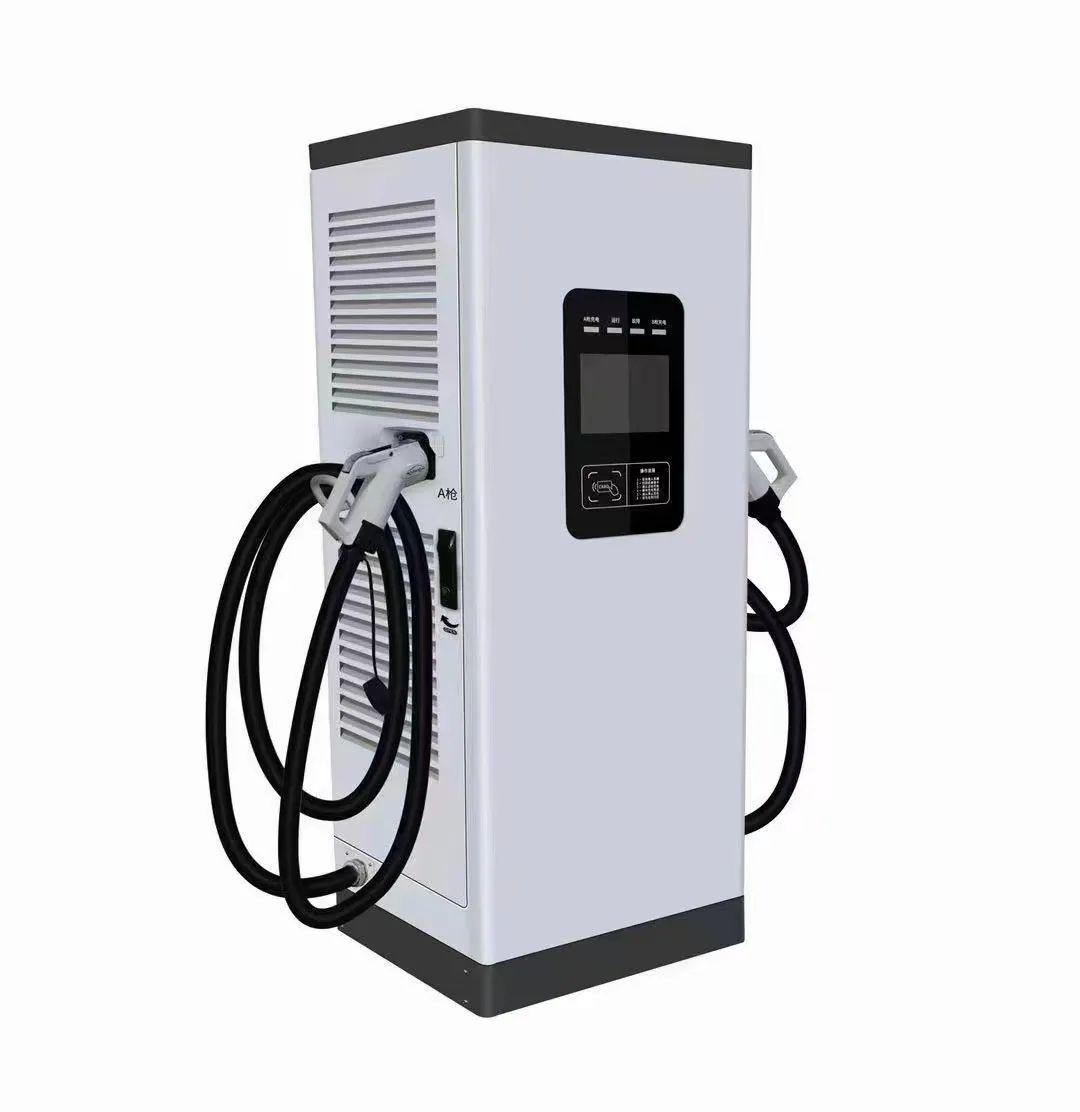

Khả năng sạc nhanh DC cho phép xe đạt phạm vi di chuyển từ 60–100 dặm (thông qua các phiên sạc kéo dài 20 phút). Khoảng thời gian sạc 20 phút phù hợp với thời gian khách hàng thường lưu lại tại nhiều địa điểm bán lẻ, nhà hàng và trạm dừng chân trên đường cao tốc. Tính sinh lời phụ thuộc vào lưu lượng giao thông tại vị trí lắp đặt. Các địa điểm có hơn 10 phiên sạc mỗi ngày có thể thu về từ 15.000–30.000 USD/năm theo mức giá thương mại (tức là từ 0,40 USD/kWh trở lên). Để đảm bảo khả năng hoàn vốn cho các chi phí này:
- Các phiên sạc cần phù hợp với khoảng thời gian khách hàng dành tại địa điểm (mua sắm, ăn uống, đổ nhiên liệu), thường từ 20–45 phút.
- Xác lập nhu cầu thực tế bằng cách đảm bảo lưu lượng xe điện (EV) tối thiểu được xác minh hàng ngày vượt quá 50 xe; các địa điểm có lưu lượng thấp hơn sẽ không đáp ứng được yêu cầu về công suất do phụ phí tải đỉnh.
- Tận dụng thêm nguồn doanh thu bổ sung. Các nghiên cứu đã chỉ ra rằng các địa điểm tích hợp trạm sạc cho xe điện ghi nhận mức chi tiêu tăng 20–35% tại chỗ của khách hàng sử dụng dịch vụ sạc so với khách hàng không sử dụng dịch vụ sạc.
Phí yêu cầu có thể tăng thêm hơn 10.000 USD mỗi tháng; tuy nhiên, khi kết hợp với việc bố trí chiến lược gần các nhà vệ sinh được sử dụng thường xuyên, v.v., khoản tín dụng thuế liên bang điều khoản 30C sẽ chi trả 30% chi phí đủ điều kiện, trong khi vẫn đảm bảo được tỷ suất hoàn vốn (ROI) và các mục tiêu mở rộng quy mô triển khai.
Chi phí thực tế khi triển khai trụ sạc: Nhân công, giấy phép, nâng cấp tủ điện và tận dụng các ưu đãi
Hạ tầng sạc đắt hơn so với chi phí hiển thị ban đầu. Phòng Thí nghiệm Năng lượng Tái tạo Quốc gia Hoa Kỳ (NREL) chỉ ra rằng các chi phí gián tiếp (giấy phép, thiết kế kỹ thuật, kiểm tra, đấu nối vào lưới điện của đơn vị cung cấp điện) chiếm từ 30–50% ngân sách cho dự án dân dụng và từ 60% trở lên đối với dự án thương mại. Các chi phí ẩn khác bao gồm:
Nhân công thợ điện được chứng nhận (thường mất 2–3 ngày cho mỗi đơn vị dân dụng và 1–2 tuần cho mỗi trụ sạc nhanh một chiều - DC fast charger)
Cắt mặt đường, đào rãnh và lắp đặt ống luồn dây điện tại các cơ sở thương mại
Nâng cấp hoặc mở rộng tủ điện hoặc hệ thống cung cấp điện do thiếu công suất điện
Các khoản phí yêu cầu liên tục và các khoản phí khác phát sinh do ảnh hưởng đến lưới điện
Các khoản khuyến khích từ liên bang (khoản 30C), tiểu bang và công ty cung cấp dịch vụ tiện ích có thể bù đắp 30–50% chi phí, MIỄN LÀ chúng được tiếp cận một cách phù hợp. Cần xem xét kỹ lưỡng các khoản khuyến khích để xác định thời gian hoàn vốn dựa trên tổng chi phí vòng đời, thay vì chỉ dựa vào chi phí thiết bị. Hãy phối hợp sớm và ở nhiều giai đoạn của dự án với các cơ quan quản lý chương trình khuyến khích nhằm đảm bảo đủ điều kiện hưởng khuyến khích, tuân thủ đầy đủ yêu cầu về tài liệu và thời điểm quy định.
Phần Câu hỏi Thường gặp
Tại sao việc đánh giá cơ sở hạ tầng điện lại mang tính then chốt trước khi lắp đặt trụ sạc?
Đánh giá cơ sở hạ tầng điện nhằm giải quyết các vấn đề về an toàn và khả năng tương thích của hệ thống. Việc này có thể ngăn ngừa các sự cố gây nguy hiểm đến tính mạng và tài sản, chẳng hạn như quá tải bảng điện do công suất mạch không đủ — dẫn đến nhảy aptomat hoặc thậm chí gây cháy.
Phạm vi công suất dịch vụ điện nào là đủ để đáp ứng nhu cầu sạc tại nhà?
Công suất của hệ thống điện dân dụng được ước tính ở mức 100–200 A đối với một tủ điện dân dụng tiêu chuẩn. Tuy nhiên, bộ sạc cấp 2 là cầu dao hai cực 240 V và yêu cầu một mạch điện riêng biệt. Việc đánh giá kỹ lưỡng sẽ đảm bảo rằng hệ thống điện không bị quá tải khi vận hành liên tục.
Các trạm sạc công cộng áp dụng những biện pháp nào để quản lý nhu cầu điện năng?
Các trạm sạc công cộng xây dựng các khuôn khổ hợp tác với đơn vị cung cấp điện nhằm duy trì hoạt động ổn định của lưới điện. Họ sử dụng tiêu chuẩn IEEE 141 để mô phỏng nhu cầu đỉnh điểm và thiết kế kích thước phù hợp cho dây dẫn và máy biến áp. Các chiến lược giảm thiểu phụ phí theo nhu cầu (demand charge) được triển khai, đồng thời lên kế hoạch tăng trưởng bền vững cho việc quy hoạch dung lượng phân phối.
Chi phí triển khai các trụ sạc bao gồm những khoản nào?
Chi phí bao gồm giá của trụ sạc, thiết bị phần cứng và công việc điện. Chi phí cấp phép và kiểm tra cũng được áp dụng. Một số chi phí phát sinh do nhu cầu nâng cấp tủ điện. Một số chi phí này có thể được giảm bớt nhờ tận dụng đúng cách các chương trình hỗ trợ từ liên bang, tiểu bang và công ty cung cấp điện lực. Chi phí gián tiếp chiếm một tỷ lệ đáng kể trong ngân sách dự án.
Các lắp đặt đảm bảo tương thích với tương lai cung cấp những cam kết như thế nào?
Các hệ thống lắp đặt đảm bảo tương thích với tương lai mang tính mô-đun và sử dụng phần cứng hỗ trợ hai giao thức, cho phép tương tác với mọi tiêu chuẩn, bao gồm nhưng không giới hạn ở J1772, CCS và NACS. Điều này ngăn ngừa tình trạng thiết bị bị lỗi thời và loại bỏ nhu cầu cải tạo quy mô lớn khi thời gian trôi qua và công nghệ thay đổi.
