Plánovač energetické sítě v rychle rostoucím městě jihovýchodní Asie čelil neřešitelnému omezení: instalovat novou distribuční transformační stanici o výkonu 1 250 kVA pro vysokou bytovou budovu, avšak jediný dostupný pozemek měřil pouze 12 m² – tedy přibližně tolik jako malé parkovací místo. Tradiční cihlová transformační stanice by vyžadovala nejméně 40 m² plus prostor pro stavební přístup. Řešením se ukázala továrně předmontovaná kompaktní transformační stanice, dodaná na místo jako jediný počasí odolný kryt obsahující transformátor, vysokonapěťové rozváděčové zařízení a nízkonapěťový distribuční panel zcela sestavené a otestované. Po dodání byla stanice uvedena do provozu během tří dnů.
Výhody z hlediska prostoru a nasazení
Zmenšení plochy a přizpůsobivost městskému prostředí

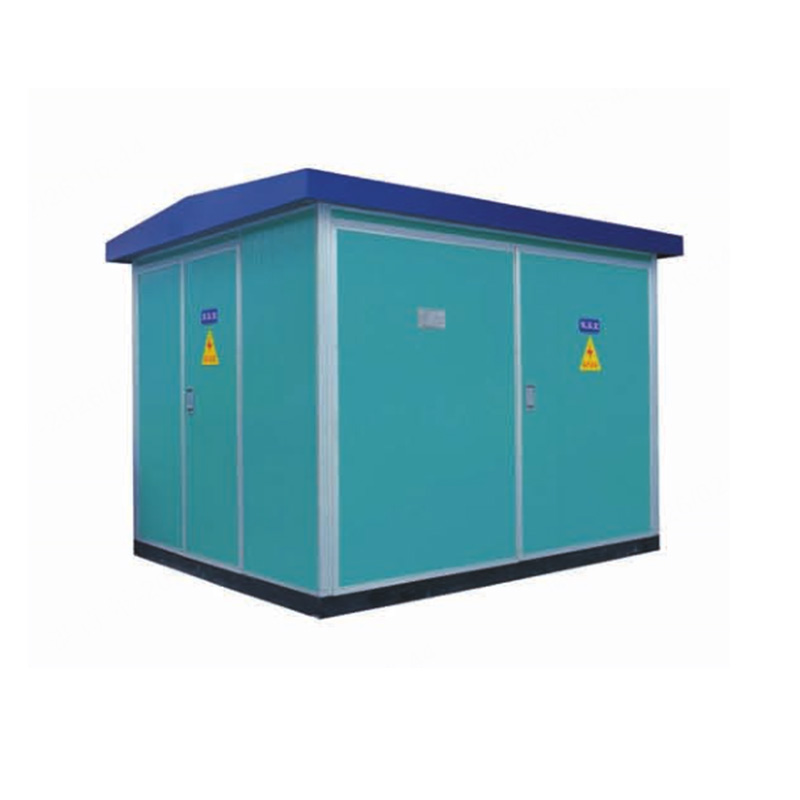

Kompaktní transformovna, někdy označovaná jako kombinovaná transformovna ZBW nebo předem vyrobená jednotková transformovna, integruje středního napětí kroužkovou rozváděčovou jednotku, distribuční transformátor a nízko napěťové rozváděče do jednoho počasím odolného pouzdra. Fyzická plocha se obvykle pohybuje mezi 6 a 15 metrů čtverečních v závislosti na výkonu transformátoru, což je výrazně méně než 30 až 60 metrů čtverečních u konvenčních budov transformoven. V hustě zastavěných městských prostředích, kde náklady na plochu přesahují 3 000 USD za metr čtvereční, každý ušetřený metr čtvereční představuje přímé snížení kapitálových nákladů. Pouzdro je vyrobeno z korozivzdorné plechové oceli s tepelnou izolací a přirozeným nebo nuceným větráním, což umožňuje instalaci v suterénech, strojovnách na střeše, výklencích na úrovni ulice a dalších omezených městských lokalitách, kde nelze realizovat tradiční stavbu transformovny. Jednotkový návrh eliminuje potřebu samostatných budov pro rozváděče a transformátor a tovární montáž zajišťuje, že spoje sběrnic, koordinace ochran a celistvost izolace jsou ověřeny ještě před opuštěním výrobního závodu.
Časový plán nasazení a snížení rozsahu stavebních prací
Tradiční výstavba rozvodny probíhá postupně: stavební práce na základové konstrukci a budově, instalace rozvaděčů, dodání a umístění transformátoru, výroba a připojení sběrnice na místě, uvedení do provozu ochranného systému a přijímací zkoušky provozovatele. Tento postup obvykle trvá 12 až 20 týdnů, v závislosti na počasí a dostupnosti dodavatelů. Předem vyrobená kompaktní rozvodna zkracuje tento časový plán tím, že přesouvá montáž, zapojení a zkoušky do kontrolovaného prostředí továrny. Na stavbě zbývají pouze příprava základu, umístění jednotky jeřábem, ukončení přívodních kabelů provozovatele a zkoušky uvedení do provozu – což se obvykle dokončí během jednoho až dvou týdnů. Snížení počtu pracovních hodin na stavbě také snižuje bezpečnostní riziko spojené s elektrickými stavbami v přeplněných městských oblastech, kde sousední budovy, pohyb chodců a podzemní komunikace komplikují tradiční stavební metody.
Bezpečnostní a environmentální návrh
Těsně uzavřené provedení kompaktního rozvodného zařízení poskytuje přirozené bezpečnostní výhody pro nasazení ve městském prostředí. Prostor pro transformátor je úplně uzavřený, čímž se zabrání neoprávněnému přístupu k živým středním napětí. SF6 izolované rozváděče kruhového uspořádání (RMU), které se používají v mnoha návrzích kompaktních rozvodných zařízení, jsou uzavřené po celou dobu životnosti a nepotřebují manipulaci s plynem při instalaci; tím se eliminuje riziko degradace izolace způsobené pronikáním vlhkosti – běžný problém u podzemních nebo polopodzemních konvenčních rozvodných zařízení. Potlačení hluku pomocí izolovaných obvodových panelů a montáž transformátoru s tlumením vibrací snižují provozní hladinu hluku na úroveň přijatelnou pro instalaci vedle bytových budov. U olejových transformátorů jsou součástí základové konstrukce zádržné nádrže, které dokážou obsahovat celý objem oleje v případě úniku a tak zabrání kontaminaci půdy.
Nejčastější dotazy
Jaký je typický rozsah kapacity kompaktního rozvodného zařízení?
Kompaktní rozvodny obvykle mají výkon od 100 kVA do 2 500 kVA, přičemž nejběžnější výkony pro městské rozvody jsou mezi 630 kVA a 1 250 kVA. Vyšší výkony lze dosáhnout paralelním zapojením jednotek nebo pomocí individuálních konstrukcí skříní pro konkrétní požadavky projektu.
Jak dlouho trvá instalace prefabrikované kompaktní rozvodny?
Instalace na místě obvykle trvá tři až sedm pracovních dnů: jeden den na přípravu a zatvrzování základu, jeden den na doručení jednotky a umístění pomocí jeřábu a jeden až tři dny na ukončení kabelů a zkušební uvedení do provozu. To je výrazně kratší doba než 12 až 20 týdnů potřebných pro výstavbu konvenční rozvodny.
Jaká zařízení středního napětí jsou integrována do kompaktní rozvodny?
Standardní konfigurace zahrnují kruhovou rozvodnou jednotku izolovanou SF6 s vypínacími spínači zatížení a pojistkovou nebo jističovou ochranou transformátoru, distribuční transformátor 10 kV nebo 20 kV a nízkonapěťový rozváděč s litými jističi pro odchozí vedení. Měřicí oddíly lze integrovat pro účely měření dodávek energie pro provozovatele sítě.
Jsou kompaktní podstanice vhodné pro venkovní instalaci v extrémních klimatických podmínkách?
Kryty jsou navrženy s tepelnou izolací, vnějšími povrchy odrazujícími sluneční záření a ventilačními systémy určenými pro okolní teploty v rozmezí od −25 °C do +45 °C. Verze pro tropické oblasti zahrnují dodatečnou korozní ochranu, řízení kondenzace a vylepšené chlazení pro prostředí s vysokou vlhkostí.
Jak se přístup pro údržbu liší od konvenčních podstanic?
Všechny oddíly jsou přístupné prostřednictvím uzamykatelných dveří na vnější straně skříně – není vyžadován žádný vnitřní prostor pro vstup. Oddíly transformátoru a rozváděčů zahrnují dostatečný pracovní prostor pro běžní prohlídky, výměnu pojistek a zkoušky. Výměna hlavních komponentů může vyžadovat přístup jeřábu pro odstranění transformátoru prostřednictvím výklenkového otvoru ve střeše skříně.
Jaké normy upravují návrh a zkoušení kompaktních transformovn?
Norma IEC 62271-202 se vztahuje na předem vyrobené transformovny pro jmenovitá napětí nad 1 kV až do 52 kV a stanovuje požadavky na návrh, výrobu, typové zkoušky a pravidelné zkoušky. Národní normy, jako je například GB/T 17467 v Číně, stanovují dodatečné požadavky specifické pro dané území týkající se skříní, větrání a stupňů krytí.
