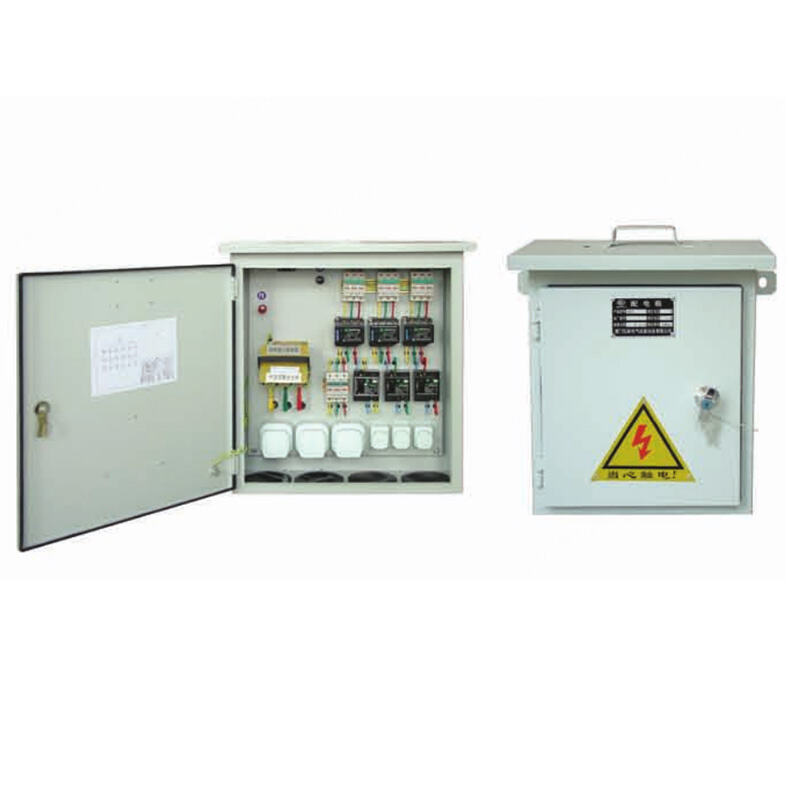

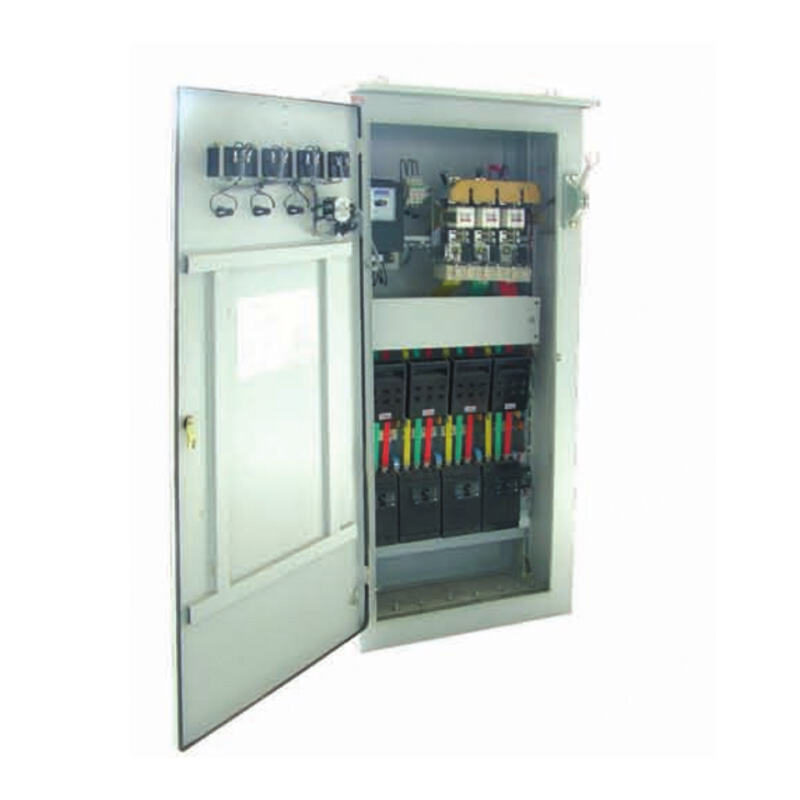

Thiết bị hoàn chỉnh loạt HX cho công trường xây dựng

Các tủ phân phối tiêu chuẩn series HX cho công trường xây dựng được thiết kế và sản xuất theo các tiêu chuẩn mới nhất do Cục Giám sát Kỹ thuật Nhà nước ban hành, bao gồm GB 7251.1 – Bộ thiết bị đóng cắt và điều khiển điện hạ áp – Phần 4: Yêu cầu đặc biệt đối với bộ thiết bị dùng cho công trường xây dựng, tiêu chuẩn ngành JGJ 59-99 – Quy phạm kiểm tra an toàn xây dựng có hiệu lực từ ngày 1 tháng 5 năm 1999, và tiêu chuẩn ngành JGJ 46-88 – Quy phạm kỹ thuật về an toàn sử dụng điện tạm thời tại công trường xây dựng.

Đặc điểm cấu trúc

Các tủ phân phối tiêu chuẩn loạt HX dành cho công trường xây dựng thể hiện nguyên tắc lấy con người làm trung tâm theo tiêu chuẩn quốc gia mới GB 7251.1-1998 (tương đương với IEC 439-4:1992), tập trung vào an toàn điện, đặc biệt là an toàn cho con người. Cấp bảo vệ của vỏ tủ được nâng cao, các biện pháp phòng ngừa tiếp xúc vô ý với các phần mang điện được bổ sung và các biện pháp kỹ thuật chống giật do tiếp xúc gián tiếp được tăng cường.

Các phương án mạch an toàn, đáng tin cậy và kinh tế được lựa chọn kỹ lưỡng, kết hợp với các thiết bị điều khiển và bảo vệ chất lượng cao nhằm nâng cao tính ổn định và độ tin cậy trong vận hành đường dây, giúp thích nghi tốt hơn với môi trường khắc nghiệt và điều kiện làm việc tại công trường xây dựng.

Phạm vi ứng dụng

Chủ yếu được sử dụng tại các công trường xây dựng để phân phối và điều khiển điện trong hệ thống ba pha năm dây (TNS) với điện áp 380/220 V và tần số 50 Hz.

Điều kiện hoạt động

Nhiệt độ không khí xung quanh không được vượt quá +40°C, với nhiệt độ trung bình trong vòng 24 giờ không vượt quá +35°C; nhiệt độ không khí xung quanh thấp nhất là -25°C.

Độ ẩm tương đối của không khí xung quanh: Không vượt quá 50% ở nhiệt độ cao nhất +40°C. Độ ẩm tương đối cao hơn được cho phép ở nhiệt độ thấp hơn (ví dụ: 90% ở +20°C), nhưng cần tính đến khả năng ngưng tụ do biến đổi nhiệt độ.

Độ cao của vị trí lắp đặt không được vượt quá 2000 mét.

Theo yêu cầu của Tiêu chuẩn Kỹ thuật An toàn JGJ 468: Thiết bị phải được lắp đặt tại những vị trí khô ráo, thông thoáng và có nhiệt độ bình thường. Thiết bị không được lắp đặt trong môi trường có các chất gây hại như khí độc, khói, hơi nước, chất lỏng hoặc các chất khác gây hư hại nghiêm trọng, cũng như không được lắp đặt tại những vị trí dễ chịu va đập cơ học từ bên ngoài, rung động mạnh, bắn tung tóe chất lỏng hoặc tiếp xúc trực tiếp với nguồn nhiệt làm nóng. Ngoài ra, thiết bị phải được bảo vệ chống mưa và bụi.

Các đặc tính kỹ thuật chính

Điện áp định mức: 380 V/220 V

Tần số định mức: 50Hz

Dòng điện định mức: Các dải dòng điện định mức của các loạt thiết bị hoàn chỉnh dùng cho công trường xây dựng như sau:

Hộp cấp điện chính (Hộp phân phối chính) HXZ44: 100 A, 200 A, 400 A, 500 A, 600 A, 800 A, 1000 A

Hộp cấp điện phụ (Hộp phân phối phụ) HXZ34: 16 A, 32 A, 63 A, 100 A, 200 A, 400 A

Hộp cấp điện thứ cấp (Hộp cấp điện cho một máy) HXK34: 20 A, 32 A, 63 A

Hộp chiếu sáng HXF22: 20 A, 32 A, 40 A, 63 A

Hộp phân phối di động tích hợp HXF44: 32 A, 63 A, 100 A

Hộp điều khiển HXJ34: 20 A, 32 A, 40 A, 63 A
