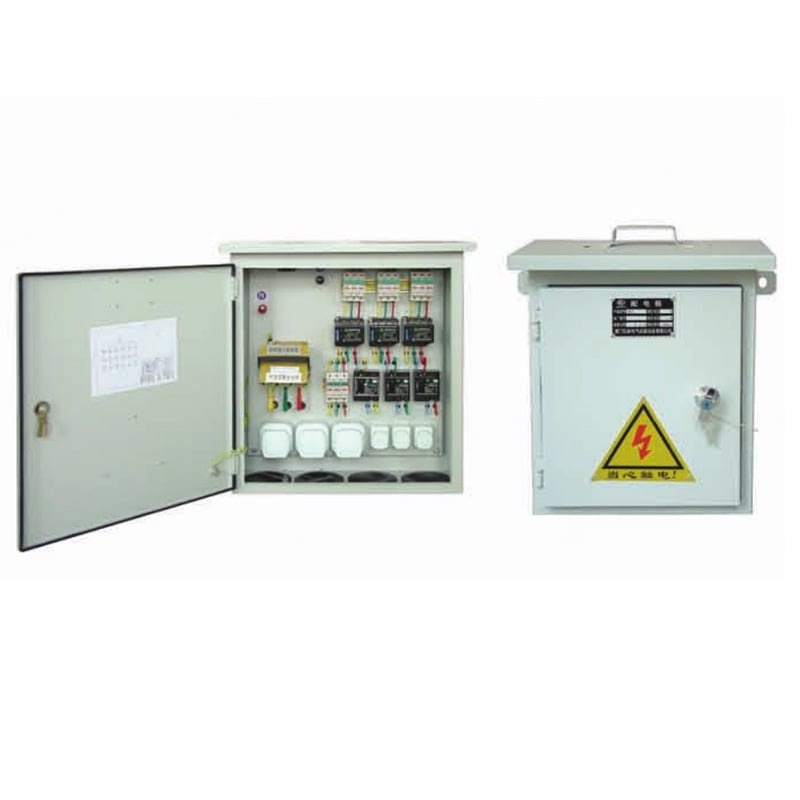

Serie HX ta' Iżda Komplet għall-Postijiet ta' Kostruzzjoni

Il-bużżunijiet standard tal-bidla tal-serje HX għall-iżda tal-konstruzzjoni huma iddisinjati u mfabbrikati skont l-aħħar standards li ġew ippubblikati mis-Servizz Nazzjonali tat-Tekniki tas-Sorveljanza Teknika, inklużi l-GB 7251.1 - Assenbli ta' apparati u ta' apparati għall-biżża b'bassu voltagġju - Parti 4: Rekwiżiti partikolari għall-assenbli għall-iżda tal-konstruzzjoni, il-standards tal-industrija JGJ 59-99 - Kudix għall-inspezzjoni tas-sigurtà tal-konstruzzjoni li ġie implimentat fit-1 ta' Mejju, 1999, u l-standards tal-industrija JGJ 46-88 - Speċifikazzjoni teknika għall-isigurtà tal-użu temporanju tal-elettriku f’iżda tal-konstruzzjoni.

Karatteristiċi Strutturali

Il-biżut ta’ distribuzzjoni standard tas-serje HX għall-lokalijiet ta’ kostruzzjoni jemblu l-prinċipju bbażat fuq in-nies tal-ewli standard nazzjonali ġdid GB 7251.1-1998 (ekwivalenti għall-IEC 439-4:1992), bil-fokus fuq is-sigurtà elettrika, u b’mod partikolari fuq is-sigurtà tal-bniedem. Il-klassi ta’ protezzjoni tal-għożża ġiet immaġġurata, ġew miżżda misuri biex tippreveni l-kuntatt aċċidentali ma’ parti li jkunu b’sħana, u ġew renforċati l-misuri tekniki kontra l-iskokk elettriku minn kuntatt indirett.

Is-skemi tas-sirkuit siguri, reliabbli u ekonomiċi ġew għażlin b’attenzjoni, u ġew iżżewġa ma’ apparati ta’ kontroll u protezzjoni ta’ għoli kwalità biex jinteffettwa l-istabbiltà u l-affidabbiltà tal-funzjonament tal-linja, li tpermetti adattament it-tajjeb għall-ambjent ħarif u l-kundizzjonijiet ta’ operazzjoni tal-lokalijiet ta’ kostruzzjoni.

AMBITU TA' APPLIKAZZJONI

Użati b’mod prinċipali fil-lokalijiet ta’ kostruzzjoni għall-distribuzzjoni u l-kontroll tal-biżuta f’sistemi ta’ ħames ħitan b’tliet fazi (TNS) b’voltaj ta’ 380/220 V u frekwenza ta’ 50 Hz.

Kundizzjonijiet tal-użu

It-ta' ħarriż li jkun ħajjiż ma għandux jaqbeż +40°C, b'medja tat-temperatura f'24 siegħa li ma tgħaddix +35°C; it-temperatura minima tal-ambjent hija -25°C.

Il-umdità relattiva tat-ta' ħarriż: M'għandux jaqbeż il-50% bil-temperatura massima ta' +40°C. Tista' tkun permessa umdità relattiva iktar għolja bi temperaturi iżda (pereżempju, 90% bi +20°C), b'ikkunsiderazzjoni tal-potenzjal ta' kondensazzjoni li tinsab minn bidliet fit-temperatura.

L-altitudni tas-sit ta' installazzjoni m'għandux jaqbeż 2000 metru.

Skont irekwiżiti ta' JGJ 468 Speċifikazzjoni Teknika tas-Sigurtà: L-istruzzjoni għandha tintallem f'loku s-sħan, b'silġ tajjeb u b'temperatura normali. M'għandhiex tintallem f'ambjenti b'medja ħażina bħal gass, gassijiet tal-kombustjoni, vapur, likwidu jew oġġetti oħra li jikkawżaw ħsara severa, nisa' f'loku suscettibbli għall-impaqt ta' solidi barrani, vibrazzjoni qawwija, spruzz ta' likwidu jew eżpożizzjoni għall-borża ta' sħana. Barra minn hekk, trid tkun protetta kontra l-barrak u l-baħar.

Karatteristiċi Tekniċi ewlenin

Tensjoni Mmarkata: 380V/220V

Frekwenza Ikkalkulata: 50Hz

Kurrent Mmarkat: Ir-ranġi tal-kurrent mmarkat ta' diversi seriji funzjonali ta' settijiet sħaħ għall-postijiet ta' kostruzzjoni huma b'dan il-mod li jmiss:

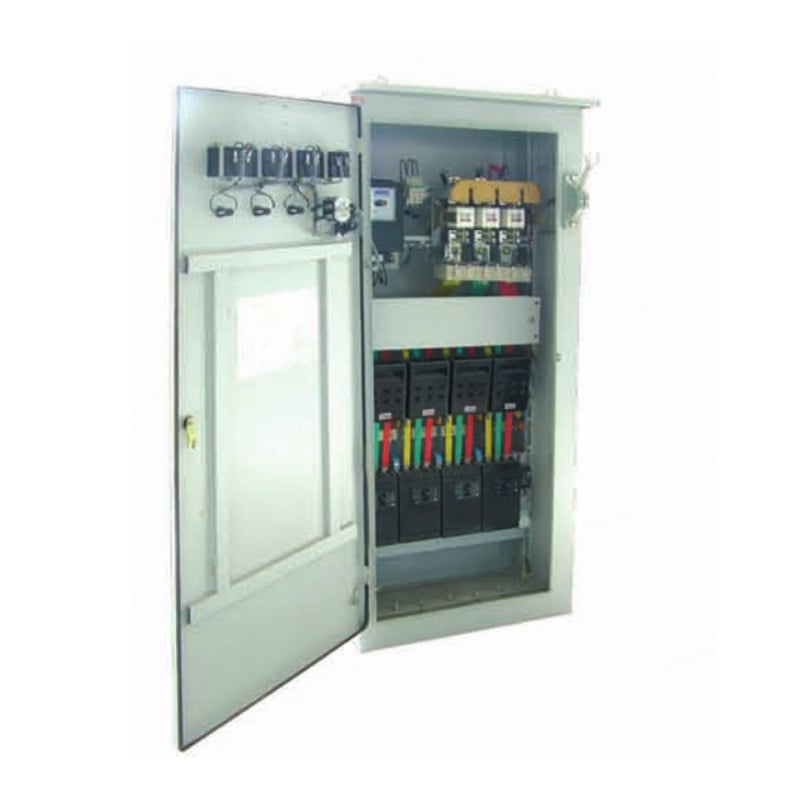

Boks Primarju (Boks tal-Idistribuzzjoni Iżda) HXZ44: 100A, 200A, 400A, 500A, 600A, 800A, 1000A

Boks Sekondarju (Boks tal-Idistribuzzjoni) HXZ34: 16A, 32A, 63A, 100A, 200A, 400A

Boks Tertjarju (Boks ta' Makina Waħda) HXK34: 20A, 32A, 63A

Boks tal-Illuminazzjoni HXF22: 20A, 32A, 40A, 63A

Boks tal-Idistribuzzjoni Mobbli Integrat HXF44: 32A, 63A, 100A

Boks tal-Kontroll HXJ34: 20A, 32A, 40A, 63A
