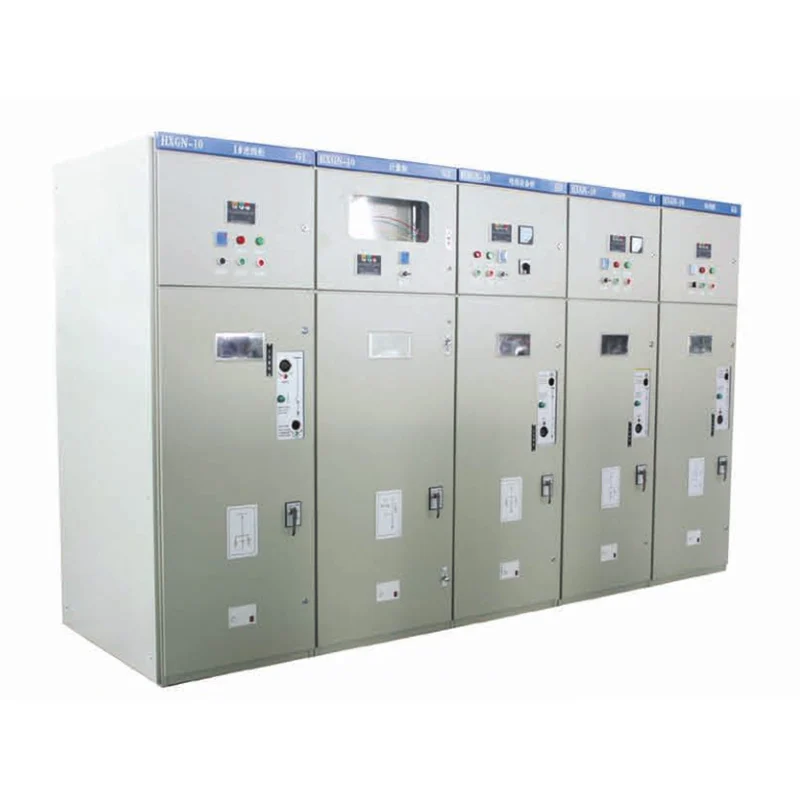

Ein Elektroingenieur in einer Lebensmittelverarbeitungsanlage stellte fest, dass ein einziger Überlastauslöser an einem Zuleitungs-Leistungsschalter eine Kettenreaktion in der vorgelagerten Schutzeinrichtung ausgelöst hatte, wodurch die gesamte Verpackungslinie heruntergefahren wurde – nicht wegen einer katastrophalen Störung, sondern weil die Koordinationsstudie für die Schutzeinrichtungen bei der ursprünglichen Planung der Niederspannungsversorgung vernachlässigt worden war. Der Produktionsausfall durch diese vierstündige Abschaltung überstieg die Kosten einer ordnungsgemäßen Koordinationsstudie um den Faktor 20. Die Planung der Niederspannungsversorgung bleibt zwar für Gebäudebenutzer oder Produktionsleiter unsichtbar, doch bei einem Versagen wirken sich die Folgen auf jedes System aus, das elektrische Energie benötigt.
Grundlegende Gestaltungsprinzipien
Lastberechnung und Diversitätsfaktoren
Jeder Niederspannungsverteilungsplan beginnt mit einem genauen Lastprofil – einer dokumentierten Liste aller Stromkreise, ihrer angeschlossenen Last in Kilowatt oder Kilovoltampere sowie ihrer erwarteten Betriebseigenschaften. Dreiphasige Lasten wie Motoren, Klimakompressoren und industrielle Heizelemente werden auf die Phasen verteilt, um den Neutralleiterstrom und die Spannungsunsymmetrie zu minimieren. Einphasige Lasten – Beleuchtungsstromkreise, Steckdosen, Bürogeräte – werden auf die drei Phasen so verteilt, dass die Belastungsunsymmetrie zwischen der am stärksten und der am schwächsten belasteten Phase weniger als 15 Prozent beträgt. Berücksichtigung von Lastvielfachheitsfaktoren (Diversity Factors) erfolgt, weil nicht alle angeschlossenen Lasten gleichzeitig mit ihrer vollen Nennleistung betrieben werden. Für die Beleuchtungslast eines gewerblichen Gebäudes könnte beispielsweise ein Lastvielfachheitsfaktor von 0,9 gelten, während für Steckdosenstromkreise in Bürogebieten Werte zwischen 0,3 und 0,5 angewendet werden – dies spiegelt die Realität wider, dass zu einem gegebenen Zeitpunkt nur ein Bruchteil der Steckdosen tatsächlich aktive Geräte versorgt. Die korrekte Anwendung solcher Lastvielfachheitsfaktoren verhindert eine Überdimensionierung von Transformatoren, Hauptsammlerschienen und vorgelagerten Schaltanlagen – eine Überdimensionierung, die Kosten erhöht, den baulichen Platzbedarf vergrößert und möglicherweise sogar die Energieeffizienz senkt, da Transformatoren bei geringer Last weniger effizient arbeiten.
Schutzkoordination und Selektivität
Selektive Koordination bedeutet, dass bei einem Fehler nur das Schutzgerät unmittelbar stromaufwärts des Fehlers anspricht – der Leistungsschalter, der den fehlerbehafteten Stromkreis speist, löst aus, während alle stromaufwärts liegenden Leistungsschalter geschlossen bleiben. Um dies zu erreichen, ist eine Koordinationsstudie erforderlich, bei der die Zeit-Strom-Kennlinien aller Schutzgeräte in der Verteilungshierarchie – vom Hauptanschluss bis zu den Endstromkreisleistungsschaltern – grafisch dargestellt werden. Bei Formschaltleistungsschaltern in Niederspannungs-Schaltanlagen wird die Koordination üblicherweise durch die Auswahl von Leistungsschaltern mit unterschiedlichen Einstellungen für die Kurzschlussauslösung oder durch die Einbindung von Zeitverzögerungen in stromaufwärts liegenden Geräten erreicht. Bei herausziehbaren Schaltanlagendesigns wie z. B. Niederspannungsverteileranlagen vom Typ MNS oder GCS können Leistungsschalter mit elektronischen Auslöseeinheiten konfiguriert werden, die einstellbare Langzeit-, Kurzzeit- und Kurzschlussauslöseschutzfunktionen bieten – eine Flexibilität, die die Koordination im Vergleich zu fest eingestellten thermomagnetischen Auslöseeinheiten vereinfacht. Der Erdfehlerschutz erfordert bei der Planung von Niederspannungsverteilungsanlagen besondere Aufmerksamkeit. Ein Erdfehler an einem 400-Ampere-Zuleiter kann möglicherweise nicht genügend Strom ziehen, um den Phasen-Überstromschutz auszulösen, wodurch der Fehler unentdeckt bestehen bleibt. Spezielle Erdfehlrelais oder Leistungsschalter mit integriertem Erdfehlerschutz bieten die erforderliche Empfindlichkeit, um diese gefährlichen Zustände zu erkennen und abzuschalten.
Sammelschiene und thermisches Management
Das Hauptstromschienensystem innerhalb einer Niederspannungs-Schaltanlage führt den gesamten Laststrom aller angeschlossenen Zuleitungen. Die Querschnittsfläche der Stromschienen wird anhand der Dauerstrombelastbarkeit, der Kurzschlussfestigkeit sowie der durch IEC 61439 oder vergleichbare Normen festgelegten Temperaturanstiegsgrenzen ausgewählt. Kupferstromschienen sind bei den meisten Anwendungen Standard; Aluminiumstromschienen werden dort eingesetzt, wo Gewicht und Kosten im Vordergrund stehen – vorausgesetzt, dass geeignete bimetallische Verbindungen an Übergangspunkten galvanische Korrosion verhindern. Das thermische Management innerhalb des Schaltanlagengehäuses beeinflusst direkt die Leistungsfähigkeit von Stromschienen und Leistungsschaltern. Eine natürliche Konvektionskühlung über Lüftungslamellen ist für die meisten Installationen ausreichend; Schaltanlagen jedoch, die in Umgebungen mit hoher Umgebungstemperatur installiert sind oder sich dauerhaft nahe ihrer Nennstrombelastung betreiben, benötigen möglicherweise eine Zwangslüftung. Die zulässige Temperaturerhöhung für Stromschienenverbindungen beträgt standardmäßig 70 Kelvin über der Umgebungstemperatur bei blankem Kupfer und 65 Kelvin bei zinnplattierten Verbindungen – ein Überschreiten dieser Grenzwerte beschleunigt die Oxidation, erhöht den Übergangswiderstand und führt zu einem sich selbst verstärkenden Verschlechterungszyklus.
Häufig gestellte Fragen
Was ist der Unterschied zwischen fest installierter und ausziehbarer Niederspannungs-Schaltanlage?
Bei fest installierter Schaltanlage sind die Leistungsschalter dauerhaft am Sammelschienensystem befestigt; zum Austausch ist eine Spannungsabschaltung erforderlich. Bei ausziehbaren Ausführungen sind die Leistungsschalter auf Wagen montiert, die für Wartungsarbeiten herausgezogen werden können, ohne die gesamte Schaltanlage spannungsfrei schalten zu müssen – dadurch verringert sich die Ausfallzeit beim Austausch oder Prüfen der Leistungsschalter.
Wie wird die Kurzschlussstromfestigkeit einer Niederspannungs-Verteilungsschaltanlage bestimmt?
Die Kurzschlussstromfestigkeit der Schaltanlage muss den maximalen möglichen Kurzschlussstrom am Installationsort überschreiten. Übliche Werte liegen zwischen 25 kA und 100 kA für eine Sekunde und werden anhand der Transformatorimpedanz, der Kabelimpedanz von der Stromversorgung sowie des Beitrags von angeschlossenen Drehstromverbrauchern berechnet.
Welche Normen gelten für die Konstruktion von Niederspannungs-Schaltanlagen?
IEC 61439 regelt Niederspannungs-Schaltanlagen und -Steuereinrichtungen und umfasst Typprüfungen sowie Routineprüfungen. Spezifische Teile behandeln Verteiler für Betreiber, Leistungsschaltgeräte für Fachkräfte und Sammelschienen-Verteilersysteme. IEC 60947 gilt für einzelne Schalt- und Schutzgeräte.
Wie beeinflusst die Lichtbogen-Explosions-Gefahr die Auslegung von Niederspannungs-Verteilungsanlagen?
Lichtbogen-Explosions-Studien berechnen die auftreffende Energie an jedem Punkt des Verteilungssystems und liefern damit Grundlagen für die Auswahl persönlicher Schutzausrüstung sowie für Konstruktionsentscheidungen wie ferngesteuertes Ein- und Ausfahren von herausziehbaren Leistungsschaltern, lichtbogenresistente Schaltanlagen-Konstruktion und zonenselektive Verriegelung zur Reduzierung der Lichtbogen-Löschzeit.
Welche Rolle spielen Neutralleiter und Schutzleiter bei der Systemauslegung?
Der Neutralleiter führt den unsymmetrischen dreiphasigen Rückstrom und muss entsprechend dimensioniert werden – bei Systemen mit erheblichen Oberschwingungsbelastungen durch elektronische Geräte kann der Neutralleiter einen Strom führen, der die Phasenleiterströme übersteigt; dies erfordert eine Überdimensionierung. Der Schutzleiter stellt den Rückweg für den Fehlerstrom bereit und muss so dimensioniert sein, dass er den voraussichtlichen Fehlerstrom während der für den Schutzbetrieb erforderlichen Zeit aushält.
Wie oft sollten Koordinationsstudien für Schutzeinrichtungen überprüft werden?
Koordinationsstudien sollten stets dann überprüft werden, wenn wesentliche Lasten hinzugefügt oder entfernt werden, wenn sich die Eigenschaften der Versorgung durch das Versorgungsunternehmen ändern, oder spätestens alle fünf Jahre. Änderungen der Schutzeinstellungen im Netz des Versorgungsunternehmens, die Alterung der Kabelisolierung im Laufe der Zeit sowie der Austausch von Geräten mit anderen technischen Merkmalen beeinträchtigen sämtlich die Gültigkeit der ursprünglichen Koordinationsanalyse.
