Dòng định mức và khả năng ngắt: Điều gì làm nên sự khác biệt của MCCB

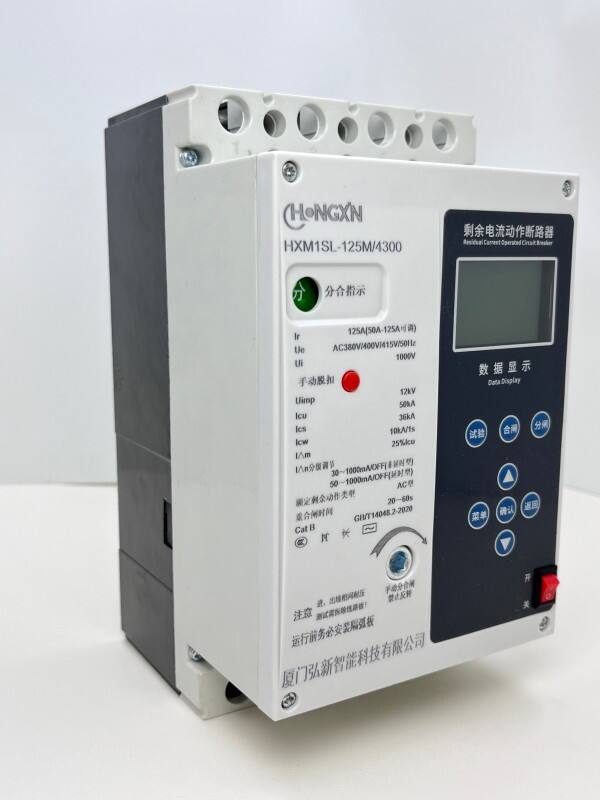

So sánh dòng định mức và dải giá trị: MCB = 0,5 – 125A | MCCB = 10 – 2500A
Các át-tô-mát mini (MCB) được thiết kế cho các ứng dụng dòng điện thấp, thường trong dải từ 0,5 A đến 125 A. Chúng đã trở thành phương pháp được ưa chuộng để bảo vệ hệ thống dây dẫn mạch điện, mạch chiếu sáng, mạch ổ cắm và mạch thiết bị nhà bếp trong hộ gia đình và các doanh nghiệp nhỏ. Ngược lại, các át-tô-mát vỏ đúc (MCCB) lại xử lý các ứng dụng dòng điện lớn hơn nhiều, với khả năng quản lý dòng điện từ 10 A lên tới 2500 A. Điều này khiến chúng trở thành yêu cầu bắt buộc trong các tình huống công nghiệp khắc nghiệt, nơi máy móc tiêu thụ một lượng lớn năng lượng. Hãy hình dung các đường cấp điện lớn trong nhà máy, các máy biến áp công suất lớn hoặc bất kỳ tình huống nào có nguy cơ quá tải và phát nhiệt cao. Thiết kế và cấu tạo của các át-tô-mát phải đủ chắc chắn để đảm bảo độ tin cậy tuyệt đối. Về mặt thiết kế, các giải pháp MCCB được ưu tiên sử dụng cho các tải trên 125 A hoặc trong các trường hợp mà MCB không đáp ứng đủ yêu cầu về mức độ bảo vệ cần thiết và tình huống đòi hỏi một giải pháp mạnh mẽ hơn.
Đóng khoảng cách về khả năng cắt: Tại sao MCCB chịu được dòng ngắn mạch cao hơn (15–150 kA so với 6–10 kA)
Khả năng cắt là thông số đo lường mức dòng sự cố tối đa mà một cầu dao có thể chịu đựng được trước khi bị hỏng, và đây chính là yếu tố phân biệt các loại cầu dao với nhau. Cầu dao tự động dạng nhỏ (MCB) có khả năng cắt từ 6 đến 10 kiloampe, phù hợp cho ứng dụng dân dụng vì hệ thống điện trong nhà không quá phức tạp. Tuy nhiên, vấn đề trở nên phức tạp hơn nhiều trong môi trường công nghiệp. Các cơ sở công nghiệp sử dụng các máy biến áp công suất lớn và nhiều hệ thống dây dẫn dòng cao phức tạp, từ đó sinh ra mức dòng sự cố rất cao. Cầu dao mạch động cơ (MCCB) có dải khả năng cắt từ 15 đến 150 kA. Điều minh họa rõ nhất ở đây là những gì thực tế xảy ra trong trường hợp sự cố: trong một sự cố 50 kA tại tủ điều khiển động cơ, các MCB tiêu chuẩn sẽ thực sự phát nổ, trong khi các MCCB công nghiệp được thiết kế đúng cách sẽ xử lý sự cố và chịu được xung dòng mà không gặp bất kỳ vấn đề nào. Loại thiết kế này đủ bền bỉ để loại bỏ hiện tượng hồ quang, bảo toàn tính toàn vẹn của thiết bị đã được thiết kế kỹ thuật và duy trì hoạt động liên tục của hệ thống điện. Đối với các cơ sở công nghiệp, điều này không chỉ mang tính tùy chọn — mà hoàn toàn bắt buộc.
Tính linh hoạt trong thiết lập MCCB: Cố định so với Điều chỉnh được
Các mục tiêu vận hành của MCB và hệ thống bảo vệ điện của MCCB vẫn giống nhau; cụ thể là đạt được sự cân bằng giữa cách ly sự cố và bảo vệ các thành phần hệ thống nhằm đảm bảo hệ thống vận hành liên tục. MCB được thiết kế với đường cong ngắt nhiệt – từ duy nhất, được cài đặt sẵn tại nhà máy và không thay đổi, phù hợp lý tưởng cho việc thiết kế các hệ thống đơn giản, ít phức tạp. Ngược lại, MCCB cho phép điều chỉnh đầy đủ các giá trị ngắt ở chế độ thời gian dài, thời gian ngắn và tức thời nhằm đáp ứng mục tiêu vận hành là phối hợp chính xác trong các mạng lưới hệ thống điện công nghiệp phức tạp và phân cấp.
Thiết lập nhiệt – từ cố định của MCB (loại B/C/D) để ngắt dự báo ở mức năng lượng thấp
Các bộ ngắt mạch mini (MCB) có cơ chế ngắt nội bộ được gọi là đường cong B, C và D. Loại B sẽ ngắt khi dòng điện đạt từ 3 đến 5 lần dòng định mức, phù hợp lý tưởng cho các mạch chiếu sáng tiêu chuẩn. Loại C thích hợp hơn để sử dụng trong văn phòng và hệ thống sưởi, vì có thể chịu được các đợt xung dòng ngắn hạn lên đến 10 lần dòng định mức. Đường cong D được yêu cầu cho các động cơ có dòng khởi động lớn, vì có thể chịu được dòng lên đến 20 lần dòng định mức. Các thông số cụ thể của ba loại MCB này cung cấp khả năng bảo vệ mạch đáng tin cậy và hiệu quả về chi phí trong các ứng dụng có đặc tính tải điện ổn định, dự đoán được và không cần phối hợp phức tạp giữa nhiều thiết bị bảo vệ.

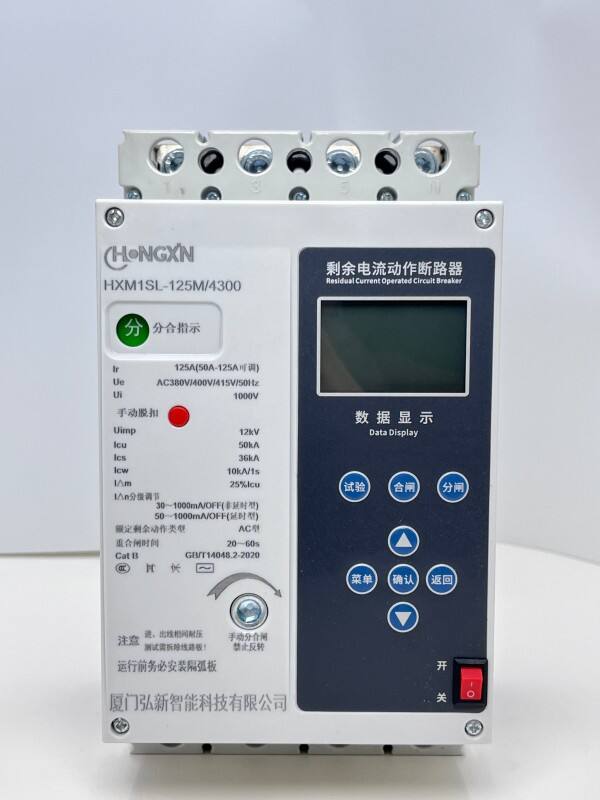

Các thiết lập ngắt điều chỉnh được của MCCB: ngắt kéo dài, ngắt ngắn hạn và ngắt tức thời nhằm đảm bảo phối hợp chính xác
MCCB có ba dải bảo vệ có thể cấu hình độc lập:
Kéo dài: Giá trị dòng kích hoạt điều chỉnh được (80–120% giá trị định mức) và độ trễ thời gian cho quá tải kéo dài
Thời gian ngắn: Độ trễ có thể điều chỉnh (0,05–0,5 s) và ngưỡng tác động để phối hợp chọn lọc với các thiết bị phía hạ lưu
Tức thời: Tác động cắt sự cố ngắn mạch, có thể được thiết lập cố định hoặc điều chỉnh nhằm cách ly dòng điện cao
Do khả năng tùy biến rộng rãi, các hệ thống này có thể được thiết lập tối ưu phù hợp với đặc tính hoạt động của từng thiết bị cụ thể, ví dụ như dòng điện đóng ban đầu của máy biến áp hoặc các hiện tượng quá độ khi khởi động động cơ. Điều này giúp loại bỏ các lần cắt nhầm gây khó chịu trong khi vẫn duy trì được khả năng phối hợp chọn lọc. Khi xảy ra sự cố, việc cách ly sự cố chỉ thực hiện tại khu vực gần nhất với điểm sự cố. Ở các mẫu MCCB mới, khối ngắt kỹ thuật số tích hợp cổng giao tiếp là tiêu chuẩn. Nhờ đó, người vận hành có thể điều chỉnh linh hoạt các thông số để đáp ứng với sự thay đổi tải trong các điều kiện vận hành khác nhau.
Ứng dụng thực tế và vai trò trong hệ thống: Khi nào nên chọn MCCB thay vì MCB
Việc lựa chọn giữa MCB và MCCB dựa trên kích thước tổng thể của hệ thống, mức độ tiếp xúc với các điều kiện sự cố và nhu cầu phối hợp bảo vệ. Trong điều kiện rủi ro thấp và dòng điện thấp, MCB được ưu tiên sử dụng cho các mạch nhánh cuối, trong khi MCCB là thiết yếu ở những nơi hiệu suất hệ thống, khả năng điều chỉnh và độ chịu đựng sự cố là những đặc tính quyết định.
Các trường hợp sử dụng MCB: Mạch nhánh cuối trong các công trình dân dụng và thương mại quy mô nhỏ
Bảo vệ cuối đường dây bằng MCB áp dụng cho hộ gia đình, văn phòng chuyên nghiệp và các cửa hàng bán lẻ quy mô nhỏ. Các thiết bị này bảo vệ các mạch chiếu sáng và thiết bị điện có dòng định mức trên 125A, các ổ cắm đa mục đích và các mạch thiết bị được hỗ trợ. Các bộ ngắt tự động loại B/C/D có đặc tính cắt cố định được thiết kế nhằm đảm bảo khả năng bảo vệ và tính đơn giản (về mặt chi phí), đồng thời cung cấp khả năng bảo vệ chống quá tải và ngắn mạch trong các trường hợp dòng sự cố dự kiến nhỏ hơn 10 kA và không yêu cầu phối hợp chọn lọc theo dòng sự cố.
Các trường hợp sử dụng MCCB: Đường dây cấp nguồn chính, phía thứ cấp của máy biến áp, trung tâm điều khiển động cơ và tủ phân phối công nghiệp
Các bộ ngắt mạch dạng khối (MCCB) được coi là thành phần cốt lõi trong hệ thống phân phối điện công nghiệp, nơi chúng cung cấp chức năng bảo vệ cho:
- Đường dây cấp điện chính, thường lên đến 2500A
- Đầu ra thứ cấp của máy biến áp, nơi các dòng điện đóng mạch lớn đòi hỏi điều chỉnh độ trễ ngắn hạn
- Các trung tâm điều khiển động cơ (MCC), nơi độ trễ ngắn hạn có thể điều chỉnh giúp giảm thiểu hiện tượng nhảy cầu dao không mong muốn trong quá trình khởi động điều khiển động cơ, và
- Các tủ phân phối công nghiệp, vốn phải được thiết kế để chịu đựng được dòng ngắn mạch lên đến 150kA.
Chức năng bảo vệ của MCCB được thiết kế để chịu được môi trường khắc nghiệt (bao gồm cả nhà máy hóa chất và hoạt động khai thác mỏ) nhờ cấu tạo chắc chắn, hỗ trợ khả năng bảo vệ vận hành đáng tin cậy thông qua các khối ngắt có thể điều chỉnh nhằm tối ưu hóa thời gian ngừng hoạt động trong các môi trường sản xuất và trung tâm dữ liệu.

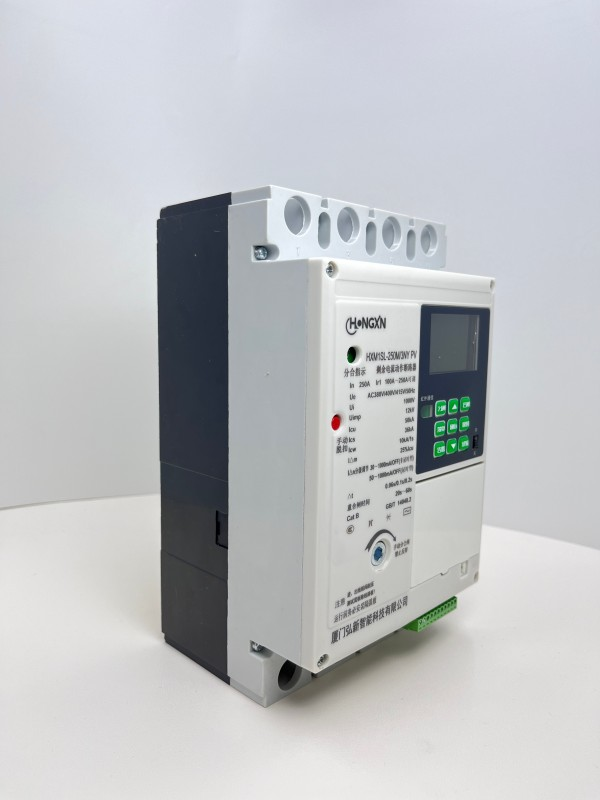

Thiết kế vật lý, phương pháp lắp đặt và tích hợp thông minh: Những ưu điểm nổi bật của MCCB đối với cơ sở hạ tầng B2B hiện đại
Các MCCB được chế tạo từ vỏ khuôn gia cố và các vật liệu chống rung, mang lại độ bền cao hơn so với các MCB, dùng trong các trung tâm điều khiển động cơ công nghiệp (MCC) và tủ phân phối điện. Cấu trúc mô-đun của chúng cho phép nhiều cấu hình thiết kế và kiểu dáng lắp đặt khác nhau (bao gồm loại cố định, cắm vào hoặc rút ra) để tương thích với nhiều loại tủ điện và yêu cầu bảo trì khác nhau.
Các bộ ngắt mạch dạng khối hiện đại (MCCB) đã có những bước tiến vượt bậc về tính năng so với các thế hệ tiền nhiệm. Ban đầu, MCCB chỉ có một mục đích duy nhất là đảm bảo an toàn. Các thế hệ MCCB mới hiện nay được tích hợp nhiều tính năng như đo dòng điện nội bộ, đo nhiệt độ và bao gồm các module giao thức truyền thông. Những module này cho phép MCCB giao tiếp và thu thập dữ liệu thời gian thực, hỗ trợ truy cập từ xa cũng như gửi thông báo bảo trì tại chỗ hoặc từ xa. Gần đây, Viện Ponemon đã công bố một báo cáo về tổn thất mà doanh nghiệp có thể gặp phải do các lần ngừng hoạt động bất ngờ. Báo cáo kết luận rằng mức tổn thất trung bình của doanh nghiệp do các lần ngừng hoạt động ngoài kế hoạch là khoảng 740.000 USD/giờ. Với những báo cáo như vậy, các MCCB thông minh không chỉ nên được xem xét dưới góc độ thiết bị bảo vệ an toàn, mà còn là giải pháp giúp cắt giảm chi phí đồng thời nâng cao hiệu quả vận hành trong thời gian thực tại các nhà máy được trang bị MCCB thông minh.
Câu hỏi thường gặp
Sự khác biệt giữa MCCB và MCB là gì?
Sự khác biệt chủ yếu nằm ở mức tải dòng điện và mức độ sự cố mà mỗi loại được thiết kế để xử lý. MCCB được thiết kế để xử lý tải dòng điện lớn hơn (10–2500 A) và mức độ sự cố cao hơn (15–150 kA) so với MCB. Vì lý do này, MCCB được thiết kế cho các ứng dụng công nghiệp, trong khi MCB được thiết kế cho các ứng dụng dân dụng hoặc thương mại nhẹ với dòng điện thấp hơn.
Khi nào bạn nên chọn MCCB thay vì MCB?
MCCB được ưu tiên sử dụng trong các ứng dụng công nghiệp, nơi yêu cầu xử lý dòng điện cao và mức độ sự cố cao một cách bền bỉ hơn, đồng thời cần khả năng phối hợp bảo vệ và các mức độ bảo vệ có thể điều chỉnh. MCB phù hợp hơn để sử dụng trên các mạch nhánh cuối cùng trong các ứng dụng dân dụng và thương mại nhẹ.
MCCB thường được sử dụng vào mục đích gì?
MCCB được sử dụng cho các đường dây cấp điện chính, phía thứ cấp của máy biến áp, trung tâm điều khiển động cơ và tủ điện công nghiệp—nơi cần khả năng bảo vệ mạnh mẽ và yêu cầu thiết lập thông số tùy chỉnh.
Tại sao khả năng điều chỉnh là yêu cầu bắt buộc đối với MCCB?
Điều này là do chức năng bảo vệ có thể điều chỉnh trên MCCB cho phép người dùng thiết lập chính xác các thông số bảo vệ phù hợp với thiết bị đang sử dụng và việc tích hợp vào hệ thống điện công nghiệp, đồng thời giúp loại bỏ vấn đề ngừng hoạt động do ngắt mạch sai (nuisance tripping).
